CABINE E IMPIANTI PER TOMOGRAFIA INDUSTRIALE PER ALTA POTENZA

CND - Controlli non Distruttivi > Tomografia ad Alta Potenza

IMPIANTI DI TOMOGRAFIA HP

La tomografia computerizzata (CT) offre una vista tridimensionale esclusiva del componente, consentendo un'analisi molto più precisa rispetto ai sistemi di radioscopia bidimensionale (2D).
YXLON, con la sua vasta gamma di sistemi tomografici 3D e l'utilizzo delle più recenti tecnologie disponibili, è in grado di soddisfare qualsiasi requisito di ispezione.

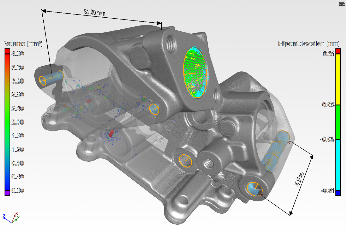

I nostri sistemi consentono un'alta precisione geometrica (tomografia metrologica) e misure dimensionali accurate, nonché un affidabile confronto tra il componente reale e il modello nominale.
Inoltre, i sistemi di tomografia CT forniscono informazioni preziose per ottimizzare i processi di produzione, facilitando ispezioni iniziali rapide ed efficienti e migliorando l'efficienza complessiva della produzione.
Siamo in grado di offrire soluzioni personalizzate per soddisfare le esigenze specifiche dei nostri clienti, sia che si tratti di velocizzare le prime ispezioni o migliorare l'efficienza produttiva.
I nostri sistemi CT rappresentano una scelta affidabile per il controllo di qualità, l'analisi dei difetti e la valutazione della conformità dei componenti.
Per ulteriori informazioni sulla nostra gamma di sistemi tomografici e sulle loro capacità di ottimizzazione della produzione, vi invitiamo a visitare la nostra pagina riassuntiva dedicata agli impianti con tecnologia RX.

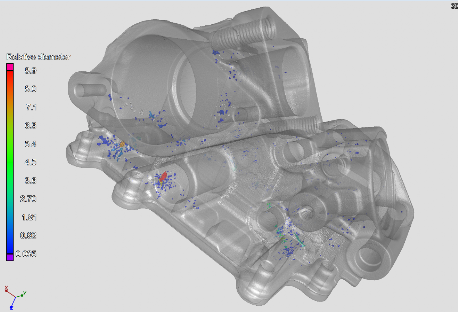

Immagine ai raggi-X delle porosità in blocco clindri
nc

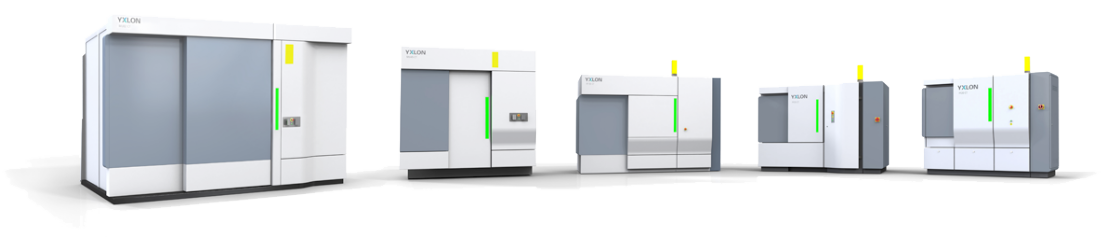

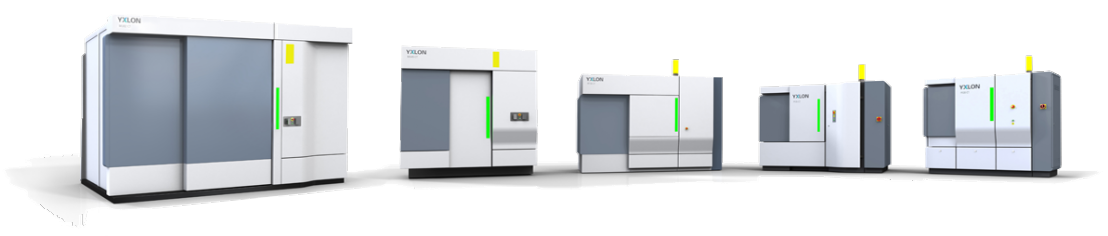

SISTEMI DI TOMOGRAFIA COMPUTERIZZATA INDUSTRIALE AD ALTA POTENZA HP

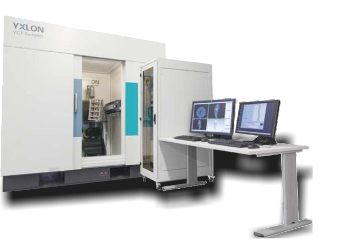

Cabina di tomografia industriale computerizzata  - Y.CT Compact

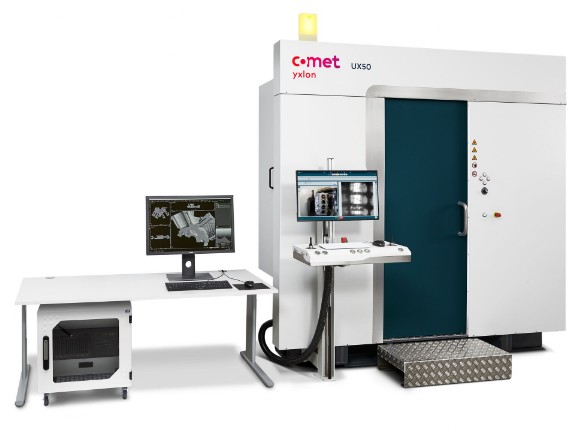

Tomografia Industriale UX50
NUOVO IMPIANTO DI TOMOGRAFIA INDUSTRIALE
AD ALTA RISOLUZIONE  - UX50
Il nuovo impianto tomografico UX50 è dotato di una potente sorgente di raggi X da 450 kV e due detettori, il Flat Panel e l'Array Lineare.
Questa configurazione lo rende ideale per il controllo di componenti di medio-grandi dimensioni, come blocchi motori o riduttori, con alta densità e spessori consistenti.
Grazie alla sua capacità di penetrazione e risoluzione avanzata, l'impianto UX50 offre prestazioni affidabili nel campo della tomografia industriale.
È in grado di rilevare e analizzare con precisione difetti e caratteristiche interne dei componenti.
Con la sua versatilità e potenza, l'impianto UX50 rappresenta una soluzione di riferimento per garantire la qualità e l'integrità dei prodotti.


Cabina di tomografia industriale computerizzata  - Y.CT FF85

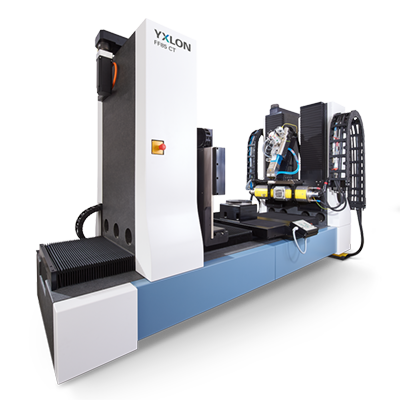

Impianto per Tomografia Industriale FF85 per Bunker
IMPIANTO DI TOMOGRAFIA INDUSTRIALE
AD ALTA RISOLUZIONE  - Y.CT  FF85
Il sistema di tomografia Y.CT FF85 offre prestazioni di alta qualità grazie al suo tubo microfocus con potenza fino a 300kV e tubo minifocus con potenza massima di 600kV, abbinati a una scelta di rilevatori a schermo piatto (Flat Panel).
Questo sistema rappresenta la soluzione ideale per un'ampia gamma di componenti e materiali, tra cui alluminio, acciaio, componenti prodotti in modo additivo, materiali compositi in fibra, moduli meccatronici, campioni geologici e biologici.
Il sistema è dotato di un manipolatore che può essere posizionato e gestito all'interno di un bunker, garantendo sicurezza e controllo durante le operazioni di ispezione.
Grazie a queste caratteristiche, l'FF85 CT offre elevate prestazioni e versatilità per le esigenze di controllo non distruttivo di componenti di vario genere.

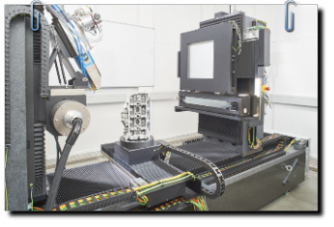

Cabina di tomografia industriale computerizzata  - Y.CT Modular

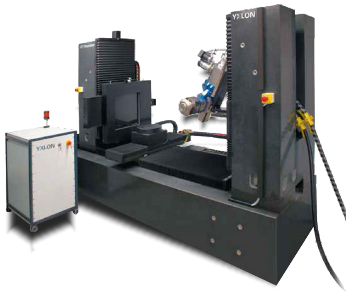

Cabina per Tomografia Industriale FF85
IMPIANTO DI TOMOGRAFIA INDUSTRIALE
AD ALTA POTENZA - Y.CT MODULAR
La cabina tomografica Y.CT FF85 offre una vasta gamma di applicazioni, che spaziano dal controllo di componenti di grandi dimensioni a quelli più piccoli.
Grazie alla sua gestione intelligente, è in grado di esaminare componenti di diversa natura, sia ad alta densità che radiotrasparenti, offrendo risoluzioni elevate.
L'utilizzo del manipolatore FF85 consente di posizionarlo dove necessario, facilitando l'accesso ai componenti da ispezionare.
I componenti disponibili per la cabina includono tubi a raggi-X ad alte prestazioni fino a 600 kV e un sistema a microfocus da 300 kV per ottenere immagini ad alta risoluzione.
Inoltre, sono presenti insiemi di rivelatori digitali ad alta efficienza, come i flat panel, e un rivelatore ad array lineare.
Questa combinazione di componenti consente di effettuare ispezioni di alta qualità e precisione.



.

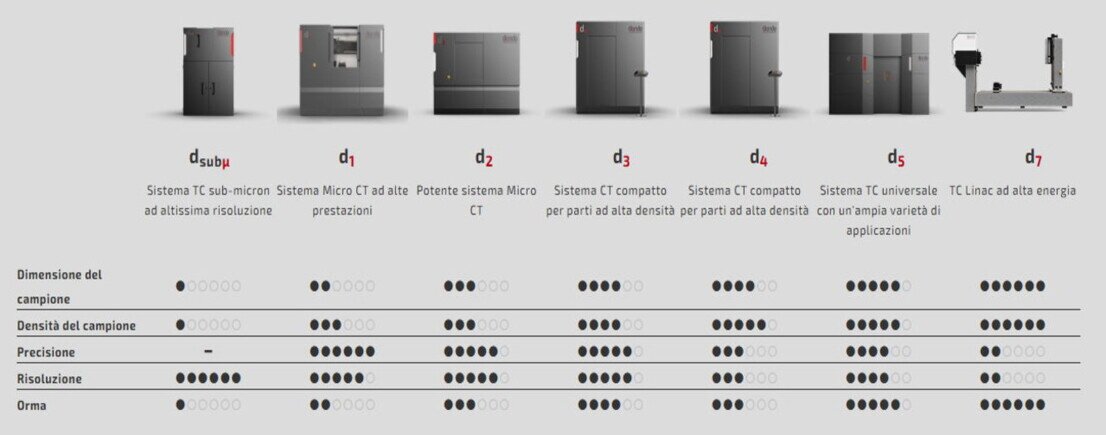

Gamma impianti per Radioscopia Industriale

Tomografia computerizzata (CT) ad alta energia per applicazioni industriali

Quando si seleziona un sistema tomografico, la larghezza di banda energetica è un criterio fondamentale da considerare.
Attualmente, c'è una tendenza nel settore a optare per tubi con un'alta energia per garantire una migliore penetrazione dei materiali ad alto assorbimento e di pareti con spessori elevati.
Aumentando la tensione, si ottiene un aumento dell'accelerazione e della quantità di fotoni a raggi-X, che è superiore semplicemente all'aumento della corrente del tubo.
Questo è particolarmente rilevante per i componenti con alta densità, come le pale delle turbine, i blocchi motori o altri componenti di grande densità.

Visione geometria in Tomografia Industriale alta potenza

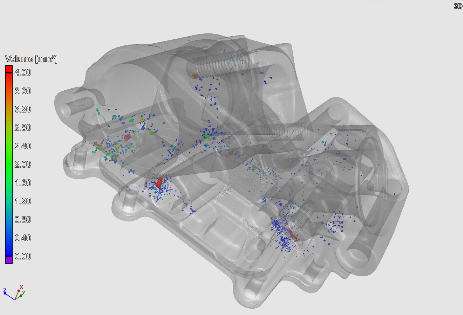

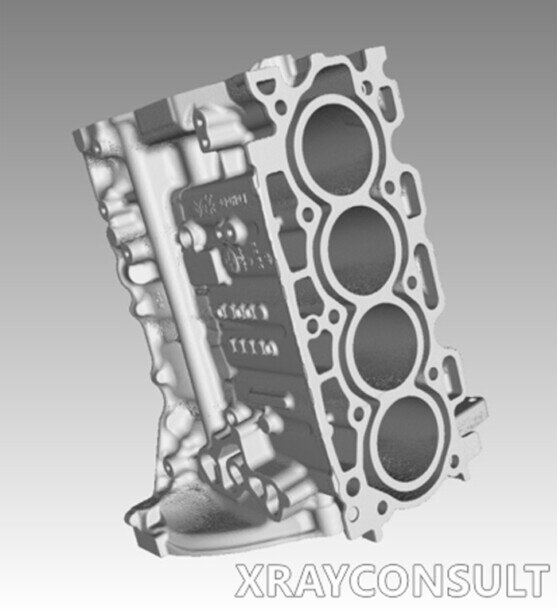

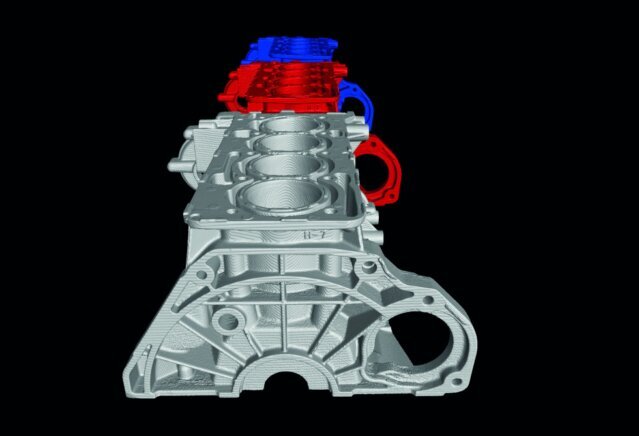

Visione geometria in Tomografia Industriale blocco motore
Tomografia Industriale Modulare FF85 - video di esempio e gestione operativo dell'impianto di Tomografia.
Impianto di Tomografia 3D ad alta potenza per applicazione ad alta risoluzione e per componenti massivi.

Ad esempio, raddoppiando la corrente del tubo, il numero di fotoni aumenta di un fattore due, ma raddoppiando la tensione si può ottenere un aumento dei fotoni di un fattore quattro.
Sebbene un numero maggiore di fotoni possa implicare una velocità di analisi più rapida, è importante fare attenzione all'approccio utilizzato, poiché un'utilizzo non corretto può comportare una perdita di qualità dell'immagine.
Aspetti come la dissipazione di energia, il consumo di carburante, il rumore di rotolamento e i difetti di produzione sono influenzati dall'interazione pneumatico/pavimentazione e dalle proprietà funzionali di resistenza al rotolamento e di rumore.

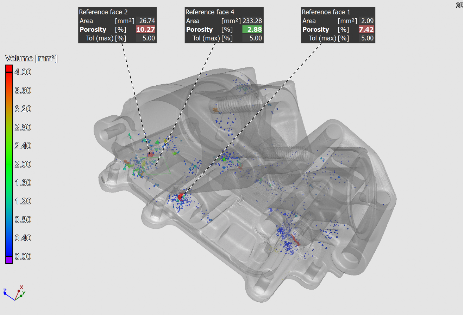

Visione porosità in Tomografia Industriale alta potenza
Visione geometria in Tomografia Industriale porte cilindri per auto
Impianto di Tomografia Industriale alta potenza UX50 - Video del modo di utilizzo con Array lineare per la scansione con software Geminy.
Impianto di Tomografia Industriale alta potenza UX50 - Video del modo di utilizzo con Array lineare per la scansione con software Geminy.

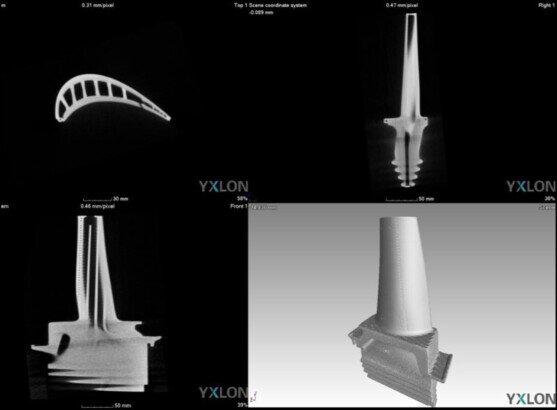

Visione pala aereo in Tomografia Industriale alta potenza
L'utilizzo della tomografia computerizzata (TC) nei materiali compositi fibrorinforzati consente di ottenere immagini ad alta risoluzione, rivelando fenomeni come la delaminazione e fornendo informazioni preziose sui meccanismi di danneggiamento.
Questo strumento è estremamente utile nella progettazione e nella verifica funzionale dei pneumatici, sia a vuoto che sotto carico (montati su cerchione, gonfiati e soggetti a carico).

Sistemi di Tomografia per controllo Pneumatici
Impianto di Tomografia per controllo pneumatici con array lineare
HandBook sulle potenzialità dei raggi-X

HandBook sulla comprensione e vantaggi sulle potenzialità,
applicazioni e fisica dei moderni sistemi di raggi-X 3D.

La tomografia computerizzata (CT) è probabilmente il metodo più interessante nel mondo NDT (test non distruttivi) e le sue applicazioni sono praticamente illimitate.
Questo manuale consentirà a ingegneri, progettisti, ricercatori, scienziati e chiunque sia interessato all' NDT su come sfruttare al meglio i sistemi CT per visualizzare da punti differenti i propri prodotti senza danneggiare l'oggetto sotto controllo. La radiografia CT può essere utilizzata per ottenere:
              • Ispezione più precisa delle parti;
              • Riconoscimento automatico dei difetti;
              • Ispezioni metrologiche accurate;
              • Set di dati di reverse engineering per la produzione additiva;
              • Collaborazione con investigatori situati in qualsiasi parte del mondo;


Per scaricare il nostro HandBook premere sull'immagine

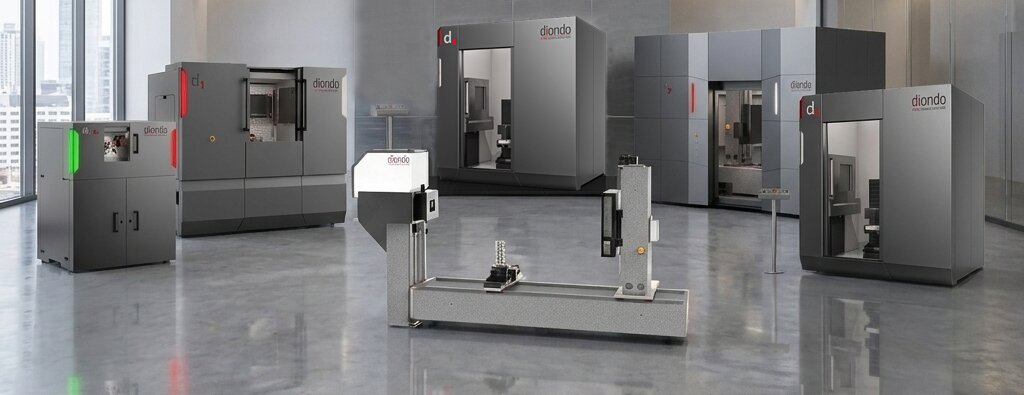

Gamma impianti per Radioscopia Industriale
-
