IMPIANTI DI RADIOSCOPIA INDUSTRIALE
I nostri sistemi a raggi-X per Radioscopia Industriale offrono controlli avanzati in 2D e CT, con cabine schermate ai raggi-X ideali per laboratori e reparti produttivi.Massimizziamo l'ottimizzazione della qualità dei componenti, riducendo gli scarti e i costi associati alla rilavorazione.Garantiamo immagini ad alta risoluzione per rilevare difetti come inclusioni, porosità e crepe.La tomografia computerizzata fornisce immagini tridimensionali precise per analizzare la geometria e le misure dei componenti.Affidabili e accurati, i nostri sistemi aiutano a migliorare la qualità dei prodotti industriali.
Download Cataloghi

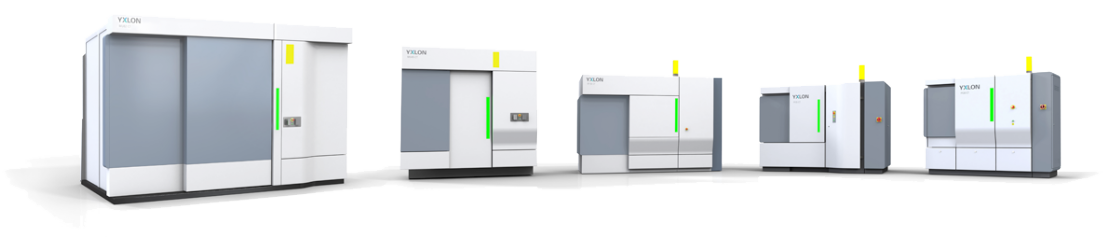

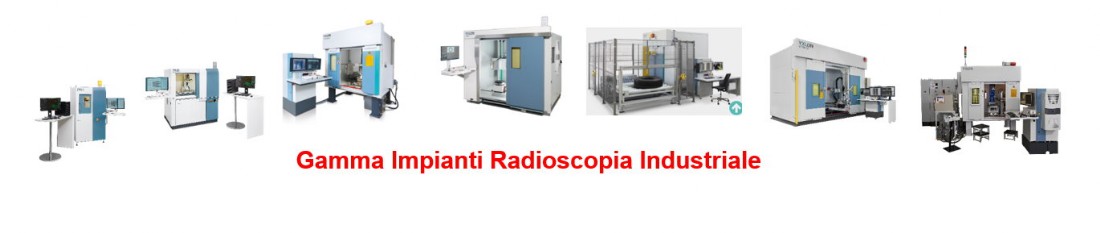

IMPIANTI DI RADIOSCOPIA INDUSTRIALE

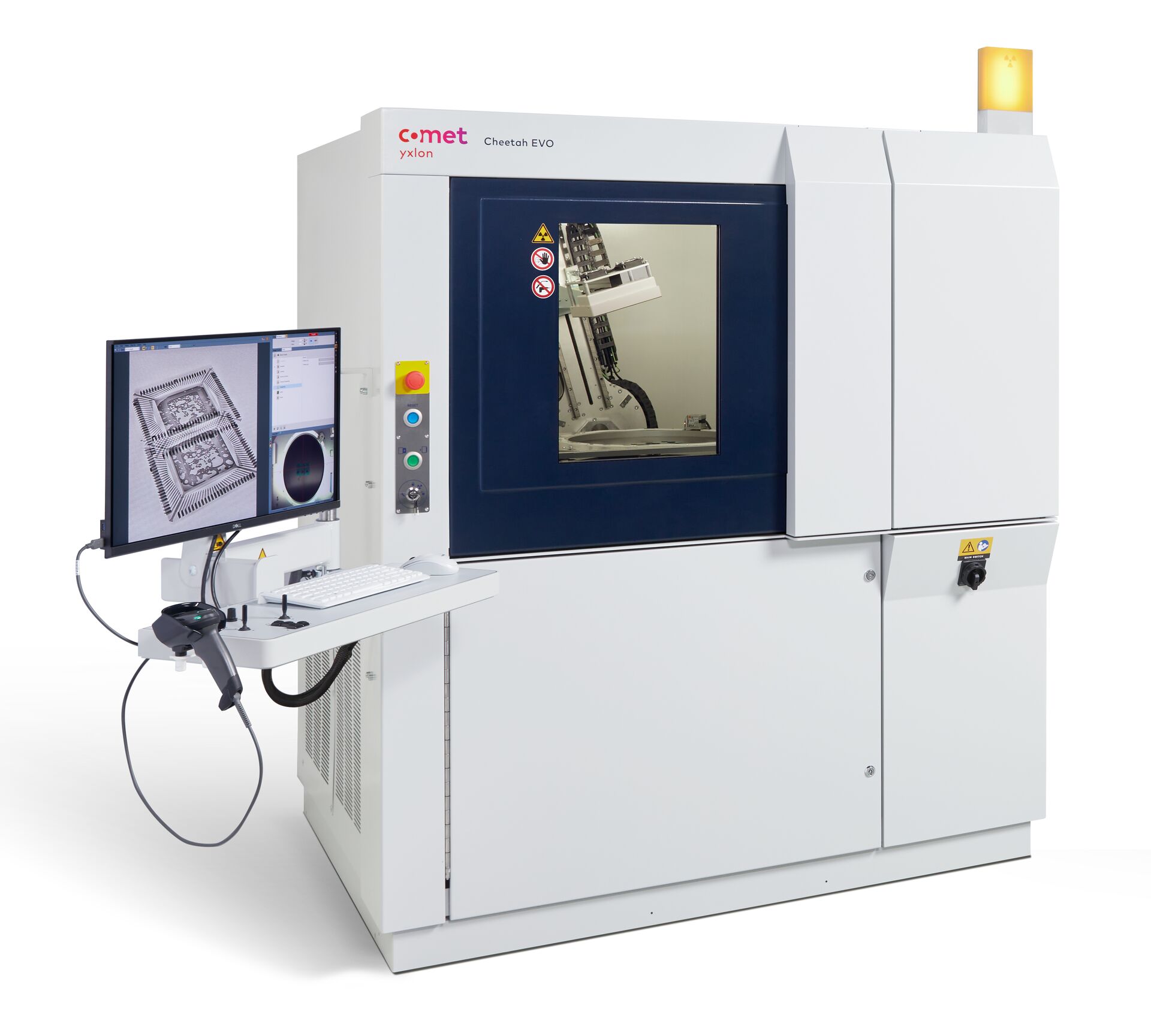

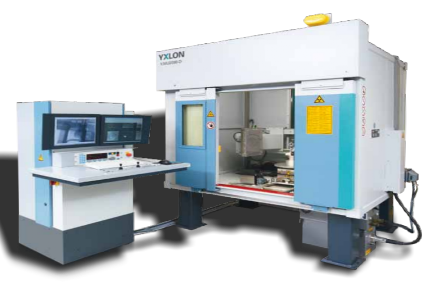

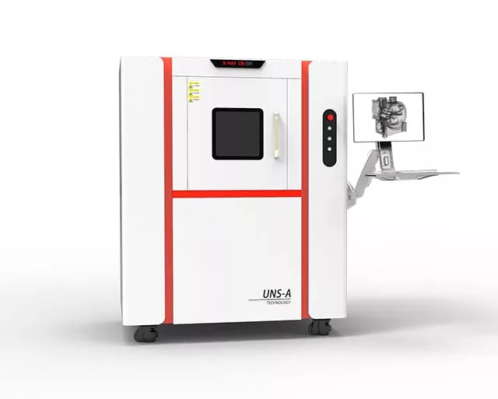

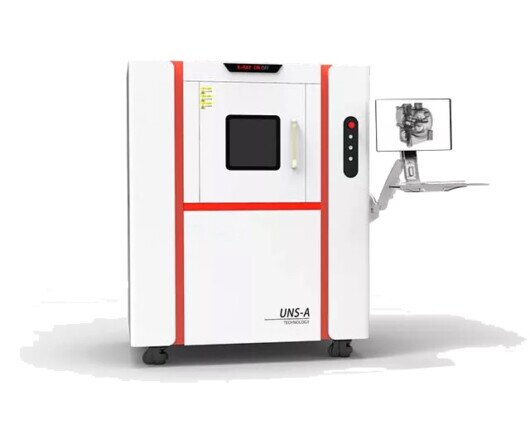

Cabina Radioscopia UNS-A
Serie UNS : Soluzione Compattaper Controlli Non DistruttiviIl sistema di ispezione a raggi X UNS 160-A rappresenta l'eccellenza tecnologica per il controllo qualità non distruttivo in ambito industriale.Progettato per unire compattezza e prestazioni elevate, questo sistema offre immagini ad alta risoluzione per l'analisi dettagliata di componenti elettronici, fusioni di precisione e materiali compositi.Grazie al suo design ergonomico e all'interfaccia utente intuitiva, l'UNS 160-A si integra perfettamente in ambienti produttivi dove spazio e efficienza sono fondamentali.La combinazione di un tubo a raggi X mini-focus compatto e un detector digitale ad alta sensibilità garantisce risultati eccezionali nella rilevazione di difetti interni, misurazioni dimensionali e analisi di assemblaggi complessi.Ideale per settori come Automotive, aerospaziale ed elettronica, questo sistema offre affidabilità e precisione in ogni condizione operativa.

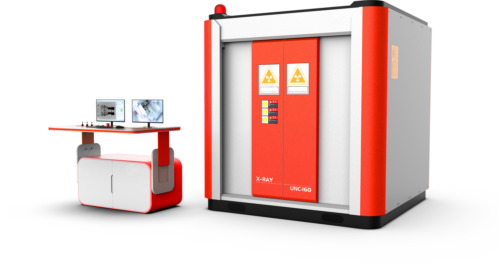

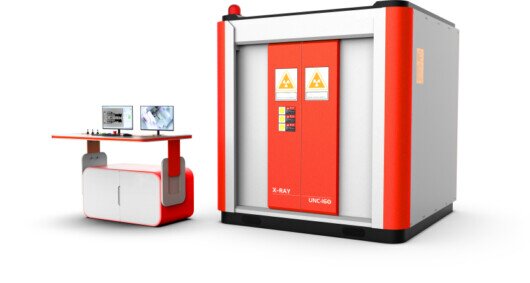

Cabina Radioscopia UNC-160
Serie UNC : Eccellenza nella Ispezione 2Dper il Controllo Qualità Industriale
Il sistema di ispezione a raggi X UNC 160 è la soluzione ideale per applicazioni di controllo qualità non distruttivo basate su imaging 2D ad alta risoluzione.Progettato per offrire prestazioni superiori in un formato compatto, questo sistema combina un tubo a raggi X da 160 kV con un detector digitale avanzato, garantendo immagini nitide e dettagliate per l'analisi di componenti elettronici, fusioni, materiali compositi e assemblaggi meccanici.Possibilità di inserire tubi con altre prestazione 225kV, 320kV, 450kV e Mesofocus.Grazie alla sua architettura compatta e all'interfaccia utente intuitiva, l’UNC 160 si integra perfettamente in linee di produzione dove spazio e efficienza sono critici.Il sistema è ottimizzato per ispezioni rapide e ripetitive, mantenendo alti standard di precisione e affidabilità.Ideale per settori come Automotive, elettronica e aerospaziale, l’UNC 160 assicura risultati eccellenti nel rilevamento di difetti interni, verifica dimensionale e controllo qualità.

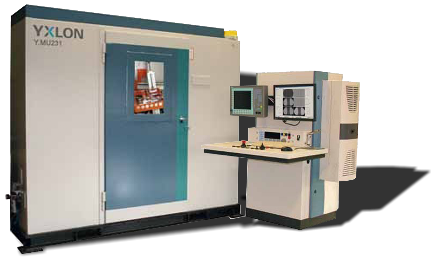

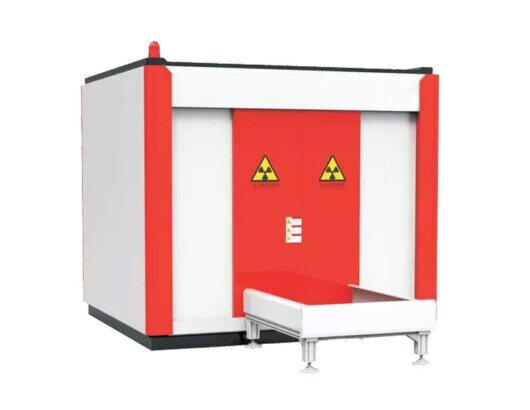

Cabina di Radioscopia UNF 160
Serie UNF : Flessibilità e Potenza
per Ispezioni 2D e 3D
Il sistema di ispezione a raggi X UNF 160 unisce versatilità e prestazioni elevate, con il piatto che può uscire offre soluzioni complete con grandi dimensioni per il controllo qualità non distruttivo in ambito industriale.
Progettato per gestire sia analisi 2D che ricostruzioni 3D (CT), questo sistema integra un tubo a raggi X da 160 kV con un detector digitale ad alta risoluzione, garantendo immagini dettagliate per l’ispezione di componenti complessi, come elettronica, fusioni e materiali compositi.
Possibilità di inserire tubi con altre prestazione 225kV, 320kV, 450kV e Mesofocus.
Grazie alla sua architettura modulare e alla piattaforma software avanzata, l’UNF 160 si adatta a esigenze diversificate, dall'analisi rapida di difetti superficiali alla ricostruzione tridimensionale per indagini interne approfondite.
Ideale per settori Automotive, aerospaziale e medicale, il sistema combina precisione, velocità e facilità d’uso, massimizzando l’efficienza produttiva.

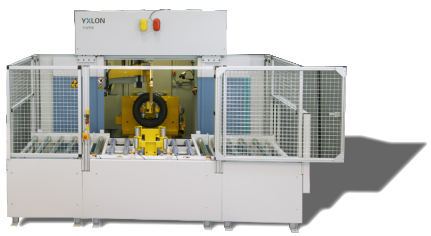

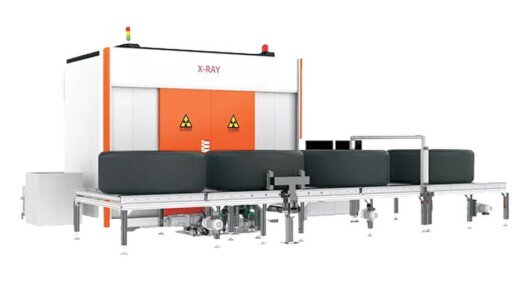

Cabina Radioscopia controllo pneumatici UNF 160
UNL 120C : Compattezza e Precisioneper Ispezioni Pneumaticil sistema di ispezione a raggi X UNL 120C è progettato specificamente per il controllo qualità non distruttivo di pneumatici e materiali compositi.Grazie al tubo a raggi X da 120 kV e al detector digitale ad alta sensibilità, questo sistema penetra in profondità senza danneggiare i materiali, rilevando difetti interni come distacchi, inclusioni d'aria o anomalie strutturali in modo rapido e preciso.La sua architettura compatta e il design ergonomico lo rendono ideale per l'integrazione in linee di produzione o laboratori dove spazio e efficienza sono critici.L'interfaccia intuitiva permette agli operatori di monitorare ogni fase del processo, garantendo uniformità e qualità in ogni pneumatico ispezionato.Perfetto per settori Automotive e della produzione di pneumatici, assicura massima affidabilità e conformità agli standard di sicurezza.

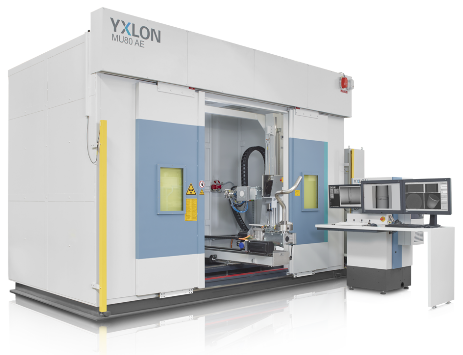

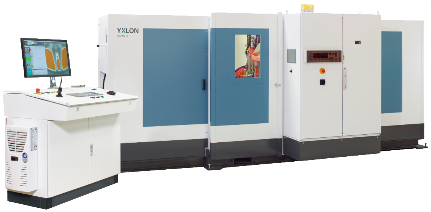

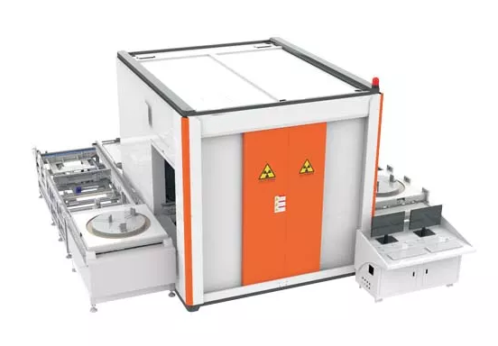

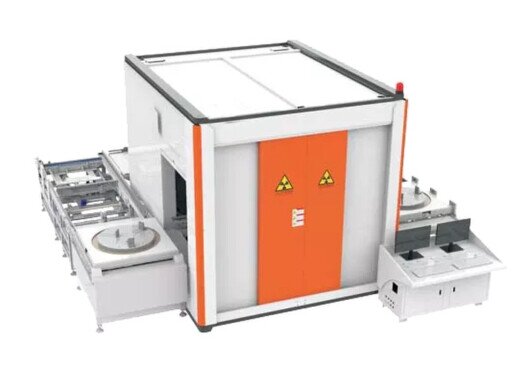

Cabina di Radioscopia in line con piatti UNT 225
UNT 225 : Sistema In-Lineper Controllo Qualità ad Alta VelocitàIl sistema di ispezione a raggi X UNT 225 è progettato per integrazione in linee di produzione continue, dove efficienza e precisione sono fondamentali.Grazie alla movimentazione automatizzata con tavole girevoli, i componenti entrano nel sistema in modo fluido e continuo, garantendo un controllo in-line senza interruzioni.Il tubo a raggi X da 225 kV assicura una penetrazione profonda e dettagliata, ideale per ispezionare componenti di grandi dimensioni e ad alta densità, come blocchi motore, fusioni pesanti o assemblaggi industriali, rilevando difetti interni, cricche e porosità in tempo reale.L’architettura robusta e il software avanzato permettono di sincronizzare l’ispezione con il flusso produttivo, massimizzando la velocità e l'accuratezza.Ogni componente viene analizzato automaticamente, con risultati immediati e report integrati per tracciabilità completa.Perfetto per settori Automotive e aerospaziali, dove qualità e produttività devono coesistere.

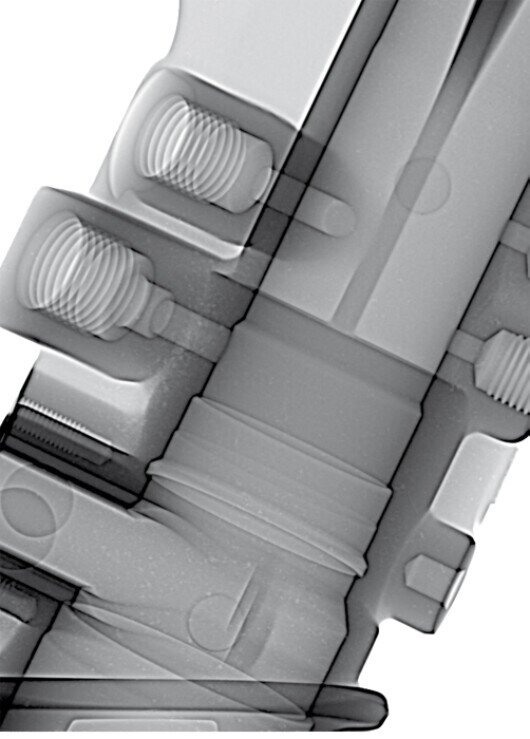

Radioscopia computerizzata (DR) per applicazioni industriali
Negli ultimi anni, abbiamo assistito a notevoli avanzamenti nel campo scientifico e ingegneristico, gran parte dei quali sono il risultato diretto dell'applicazione dei metodi di controllo non distruttivo (CND).
Queste tecniche innovative consentono di esaminare l'integrità strutturale di un prodotto senza compromettere o alterarne la struttura, assicurando così le performance ottimali per cui il prodotto è stato progettato.
La radiografia digitale, nota anche come radioscopia, si distingue tra le metodologie CND come uno degli strumenti più efficaci e versatili utilizzati nell'industria moderna.
Questa tecnologia sfrutta l'uso di raggi X altamente penetranti, che, pur offrendo una visione dettagliata delle condizioni interne di un componente, non causano danni al pezzo in esame.
In questo modo, la radioscopia permette di determinare in modo accurato la robustezza, la densità e l'integrità del componente.

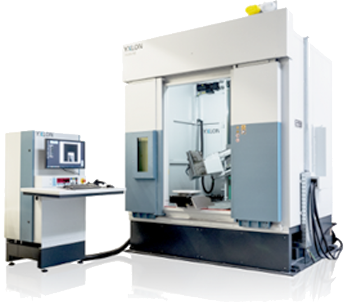

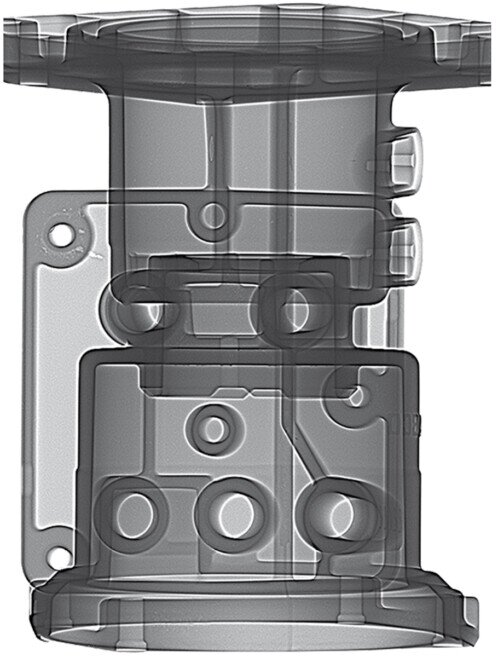

Impianto di radioscopia 2D con applicazione tomografica 3D
Negli ultimi dieci anni, la radiografia digitale ha rivoluzionato l'industria, contribuendo non solo a garantire l'affidabilità dei prodotti, ma anche a fornire strumenti cruciali per la prevenzione di incidenti, salvaguardando di conseguenza vite umane.
Da un punto di vista economico, la giustificazione di un metodo di controllo si basa sulla sua capacità di fornire verifiche convenienti per l'industria.
A questo proposito, i sistemi di radiografia digitale rappresentano un significativo passo avanti rispetto alla radiografia su pellicola, portando con sé una serie di benefici economici.
L'efficacia di tali metodi si manifesta chiaramente nelle linee di produzione ad alta capacità, dove vengono ammessi solo componenti di qualità superiore.
Ma l'innovazione non si ferma qui: la possibilità di avere un feedback in tempo reale sui processi produttivi, infatti, contribuisce a una significativa riduzione dei costi, permettendo l'adozione di metodi di fabbricazione più economici senza compromettere la qualità del prodotto finale.
Impianto di radioscopico automatico ad alta velocità per il controllo di ruote in lega leggera
Allo stesso tempo, le informazioni ottenute dalla radiografia possono guidare l'iter di progettazione del prodotto, consentendo alle aziende di mantenere e migliorare il livello di qualità uniforme dei propri prodotti.
Questo aspetto è particolarmente importante in un mercato sempre più competitivo, dove un elevato standard di qualità può fare la differenza nel mantenimento di una solida base di clienti soddisfatti.
In conclusione, i vantaggi offerti dai metodi di controllo non distruttivo, come la radiografia digitale, sono innumerevoli.
Dal garantire la soddisfazione del cliente, alla consolidazione della reputazione di un produttore per l'eccellenza nel settore, queste tecniche rappresentano un elemento chiave per il successo dell'industria moderna.

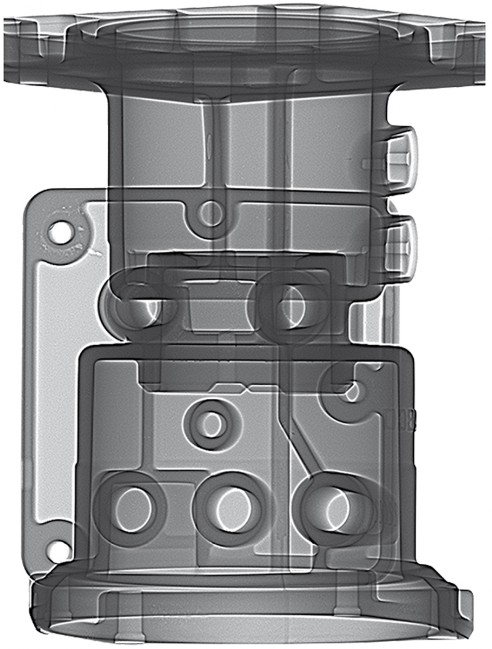

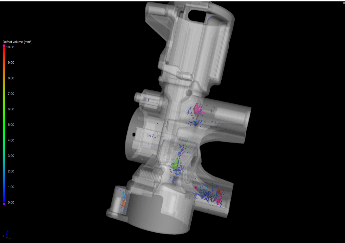

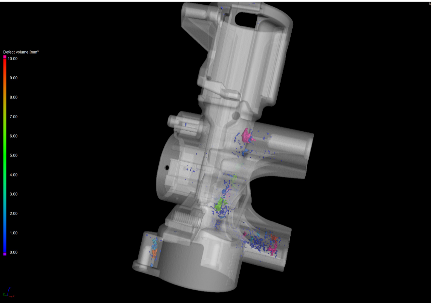

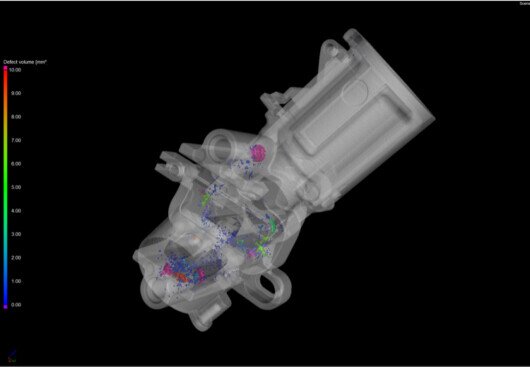

Visione porosità
Visione porosità
HandBook sulle potenzialità dei raggi-X
Manuale e comprensione dei vantaggi sulle potenzialità,
applicazioni e fisica dei moderni sistemi di raggi-X 3D.
La tomografia computerizzata (CT) è probabilmente il metodo più interessante nel mondo NDT (test non distruttivi) e le sue applicazioni sono praticamente illimitate.Questo handbook consentirà a ingegneri, progettisti, ricercatori, scienziati e chiunque sia interessato all' NDT su come sfruttare al meglio i sistemi CT per visualizzare da punti differenti i propri prodotti senza danneggiare l'oggetto sotto controllo. La radiografia CT può essere utilizzata per ottenere:
- Ispezione più precisa delle parti;
- Riconoscimento automatico dei difetti;
- Ispezioni metrologiche accurate;
- Set di dati di reverse engineering per la produzione additiva;
- Collaborazione con investigatori situati in qualsiasi parte del mondo;
Per scaricare il nostro HandBook premere sull'immagine
