SERVIZI CONTO TERZI - IDENTIFICAZIONE DEL SISTEMA DA ADOTTARE

Servizi Conto Terzi
.
SERVIZI E ANALISI CONTO TERZI
.

IDENTIFICAZIONE DEL SISTEMA A RAGGI-X DA ADOTTARE

Una considerazione importante da tenere presente è la dimensione del punto focale del tubo poiché questo influenza notevolmente la sfocatura  geometrica (unsharpness) dell'immagine prodotta. Generalmente, minore è la dimensione del punto focale migliore è la risoluzione dell'immagine. Ma questo si contrappone alla potenza generata dal tubo, più è piccola l'area focalizzata del tubo minore può essere la potenza erogata pena il surriscaldamento e fusione del target. Pertanto, la dimensione del punto focale diventa un compromesso tra la risoluzione richiesta e la sua capacità penetrativa nel materiale per la minore potenza. I sistemi che generano possono essere classificati come, sistemi NanoFuoco, MicroFuoco, Minifuoco, MedioFuoco (GrandeFuoco) e sistemi con accelleratori Lineari. Nella Tabella sottoriportata si evidenzia in linea generale che maggiore sarà lo spessore (densità) del componente da esaminare e differente la scelta del sistema da adottare.

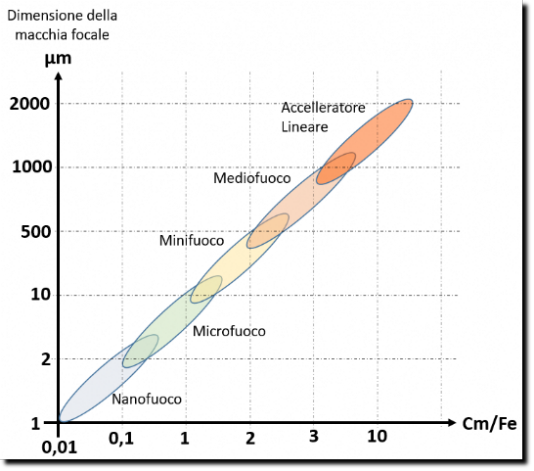

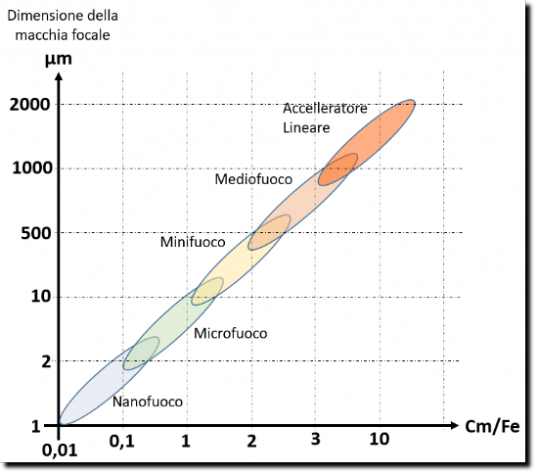

Grafico dei sistemi con macchie focali raggi-x idonee.





Nel grafico, si evidenzia che con l'aumentare dello spessore da penetrare, il sistema più idoneo da adottare varia e maggiore sarà la dimensione della macchia focale utilizzata.

LE DIVERSE TECNOLOGIE CHE POSSIAMO OFFRIRE COME SERVIZIO RAGGI-X

NanoFuoco


Premere sull'immagine per ingrandire e avere più informazioni.

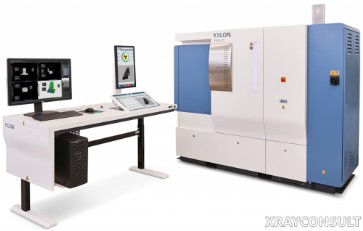

Impianto Tomografico FF20 Yxlon:
Il sistema YXLON FF20 CT permette di ottenere i migliori risultati delle ispezioni alla massima risoluzione utilizzando un tubo radiogeno nanofuoco. Questo sistema di tomografia computerizzata industriale è ideale per l'ispezione di componenti di piccole dimensioni (es. Scienze e nuovi materiali).
Servizio conto terzi - Sistema tomografico F20 Yxlon
Servizio conto terzi - immagine fibre di pala di aereo
Servizio conto terzi - immagine disposizione delle fibre in un componente
Servizio conto terzi - Immagine interna della composizione di un componente

MicroFuoco


Premere sull'immagine per ingrandire e avere più informazioni.

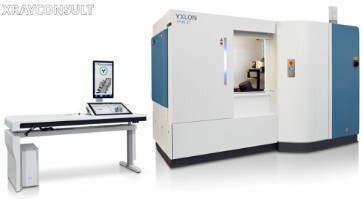

Impianto Tomografico FF35 Yxlon:
Il sistema YXLON FF35 CT combina precisione e versatilità. Con la sua enorme possibilità di controllo offre una vasta gamma di applicazioni in campo industriale di tomografia metrologica. Questo impianto metrologico di tomografia computerizzata, specifico per il settore industriale è ideale per l'ispezione di componenti di vario genere di piccole-medie dimensioni.
Servizio conto terzi - sistema tomografico FF35 Yxlon
Servizio conto terzi - immagine delle varie fasi Tomografiche
Servizio conto terzi - visione interna posizionamento componenti
Servizio conto terzi - analisi tomografiche e gestione componente
MiniFuoco

Premere sull'immagine per ingrandire e avere più informazioni.

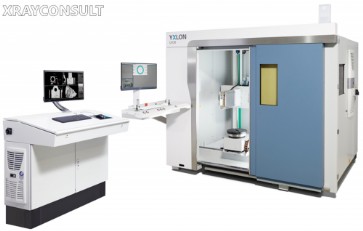

Impianto di Radioscopia/Tomografia
UX20 Yxlon:
Il sistema YXLON UX20 CT con un innovato concetto di radioscopia  e Tomografia integrata, con il software di ultima generazione, riesce a ottimizzare le immagini prodotte.
Questo sistema di tomografia computerizzata industriale è ideale per testare fusioni, saldature, componenti in plastica e ceramica, nonché leghe speciali.
Servizio conto terzi - Sistema Radioscopia / tomografico UX20 Yxlon

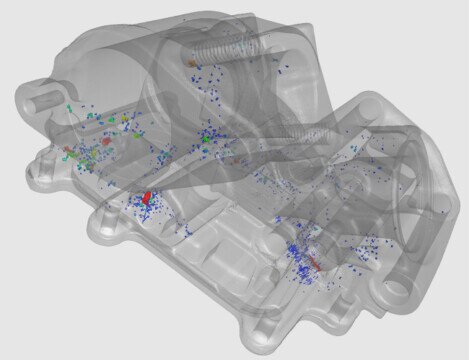

Servizio conto terzi - analisi radioscopica con identificazione delle porosità
Servizio conto terzi - analisi radioscopica con definizione delle porosità interna

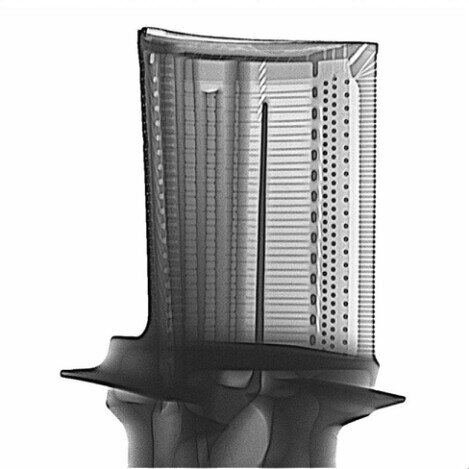

Servizio conto terzi - analisi radioscopica 2D con individuazione delle porosità
MedioFuoco o GrandeFuoco


Premere sull'immagine per ingrandire e avere più informazioni.

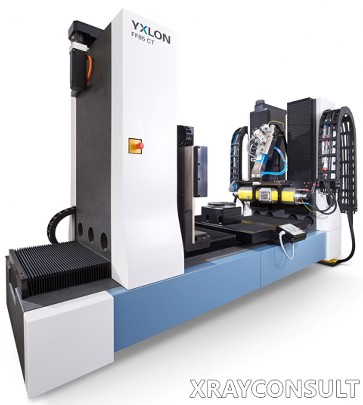

Impianto Tomografico FF85 Yxlon:
Y.CT FF85 equipaggia con un tubo microfocus con potenza fino a 225kV e un tubo minifocus con potenza massima di 450kV e con una scelta di rilevatori a schermo piatto (Flat Panel), l'FF85 CT è la soluzione ideale per un'ampia gamma di componenti e materiali diversi come alluminio, acciaio, componenti prodotti in modo additivo, materiale composito in fibra, moduli meccatronici e campioni geologici e biologici.
Servizio conto terzi - Sistema tomografico  Y.CT FF85

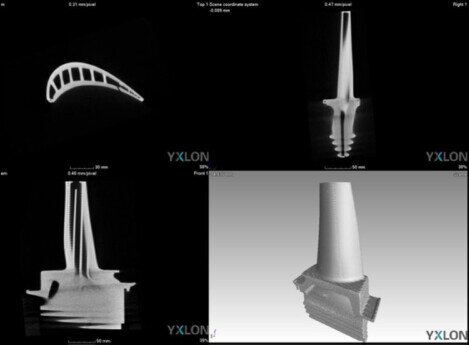

Servizio conto terzi - analisi tomografica 3D di una pala di turbina in Inconel

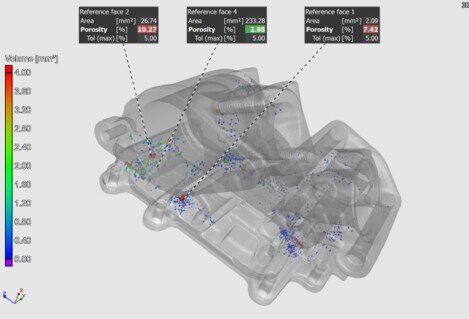

Servizio conto terzi - analisi tomografica 3D di un pezzo massivo
Servizio conto terzi - analisi tomografica 3D di un componente massivo blocco motore
Accelleratore Lineare

Premere sull'immagine per ingrandire e avere più informazioni.
Impianto con accelleratore Lineare:
Con i sistemi utilizzante acceleratori lineari possiamo raggiungere energie di 3, 6,  9MeV e oltre questa tecnologia di ultima generazione, in grado di controllare spessori di acciaio oltre i 400 mm. Le nostre diverse capacità di radiografia ai raggi-X ci consentono di gestire la maggior parte delle esigenze richieste per ispezione interna di componenti industriali ad alto spessore.
Servizio conto terzi - Sistema Radiografico con accelleratore lineare
Servizio conto terzi - Radiografia componente con accelleratore lineare
Servizio conto terzi - Radiografia valvole petrolchimiche con accelleratore lineare
Servizio conto terzi - Radiografia componente gigante con accelleratore lineare
