Impianto Diondo dsub
Diondo dsub - Sistema CT Sub-Micro
ad altissima risoluzione per ricerca sui materiali
Il Diondo dsub è il sistema di tomografia computerizzata Sub-Micro progettato per la ricerca avanzata sui materiali.
Con una risoluzione sub-micrometrica fino a 0,3 µm/voxel, permette l’analisi tridimensionale dettagliata di strutture molto fini, come fibre rinforzate, materiali organici e strutture complesse a scala microscopica.
L’innovativa telecamera a raggi X consente il passaggio automatico tra tre campi visivi, bilanciando risoluzione e volume di scansione (fino a 5 mm).
Questo sistema è ideale per università, centri di ricerca e industrie ad alto contenuto tecnologico che necessitano di osservare microstrutture in maniera non distruttiva e con precisione senza precedenti.
Compatto e robusto, Diondo dsub assicura misure ripetibili e un supporto software avanzato per controlli di qualità e analisi approfondite.
.

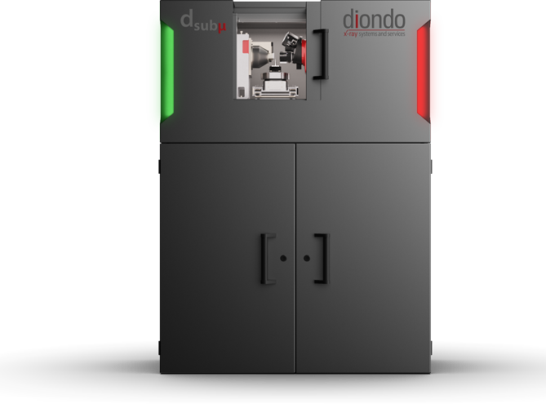

Impianto di Radioscopia / Tomografia Diondo dsubµ CT
Punti di Forza del Diondo dsub
- Risoluzione eccezionale fino a 0,3 µm/voxel per dettagli sub-micrometrici.
- Telecamera a raggi X con passaggio automatico tra tre campi visivi.
- Volume di scansione fino a 5 mm, ideale per microstrutture.
- Manipolatore granite-based per stabilità e precisione delle misure.
- Tecnologia di imaging avanzata per analisi non distruttive materiali compositi e organici.
- Software sofisticato per gestione delle scansioni e ripetibilità.
- Struttura compatta e robusta, adatta a centri di ricerca e laboratori specialistici.
Download Cataloghi
Descrizione completa del sistema Diondo dsub: la scelta per
analisi sub-micrometriche
Progettazione e risoluzione
Il Diondo dsub è un sistema di tomografia computerizzata progettato
per applicazioni di ricerca avanzata dove la risoluzione spaziale è
fondamentale.
Grazie a un sistema X-Ray sigillato con microfocus che può
operare con tensione da 40 a 150 kV e corrente fino a 500 µA, il sistema
consente di raggiungere risoluzioni fino a 0,3 µm per voxel, rendendolo adatto
a osservazioni molto dettagliate e analisi di microstrutture in vari materiali,
tra cui fibre rinforzate, materiali organici, acciai e ceramiche.
Il volume
massimo di campione analizzabile è limitato ma idoneo per studi microscopici
(fino a 5 mm di volume di scansione), con la possibilità di variare
automaticamente il campo di vista per ottimizzare il bilanciamento tra
dettaglio e copertura.
Manipolatore di precisione
Il sistema integra un manipolatore granite-based, la cui
robustezza assicura stabilità termica e meccanica indispensabili per mantenere
risultati ripetibili e affidabili nel tempo.
Le caratteristiche del
manipolatore garantiscono movimenti precisi e limitano gli effetti delle
vibrazioni o degli sbalzi termici, fondamentali per analisi metrologiche di
alto livello.
Volume di scansione e campioni
Il Diondo dsub è ottimizzato per ridotti volumi di
campionamento, ben calibrati per la microscopia in 3D.
Con un volume di
scansione fino a 5 mm, consente l’analisi di microstrutture complesse senza
danneggiare l’oggetto, permettendo inoltre di passare facilmente tra diverse
scale di osservazione grazie alla telecamera a raggi X con tre campi visivi
automatici.
Applicazioni
Questo sistema è ampiamente utilizzato in università,
istituti di ricerca e industrie high-tech per analisi sui materiali quali:
- Studio di microstrutture in materiali compositi fibro rinforzati.
- Analisi di materiali organici e biomateriali.
- Controllo qualità di microcomponenti e micro elettromeccanica (MEMS).
- Ricerca in scienze dei materiali e nanotecnologie.
- Verifica approfondita non distruttiva di strutture sub-micrometriche.

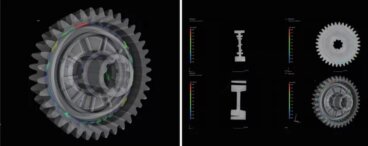

Software e gestione dei dati
Diondo fornisce un pacchetto software avanzato per il
controllo totale del sistema, gestionale delle scansioni, ricostruzioni e
analisi di immagine.
Le funzionalità sono orientate a garantire ripetibilità,
accuratezza e automazione delle procedure, elemento chiave soprattutto in
contesti sperimentali e di ricerca.
Design e ergonomia
Il dsub è progettato per un ingombro contenuto, facilitando
l’integrazione nei laboratori di ricerca e negli ambienti di lavoro con spazio
limitato.
La robustezza strutturale assicura la longevità operativa anche in
ambienti con requisiti alti di stabilità.
Innovazione e affidabilità
Diondo dsub incorpora le tecnologie più recenti in
tomografia sub-micrometrica, offrendo una combinazione vincente di alta
risoluzione, affidabilità meccanica e versatilità applicativa che lo rendono un
sistema di riferimento nel settore dei controlli non distruttivi nei laboratori
di ricerca avanzata.

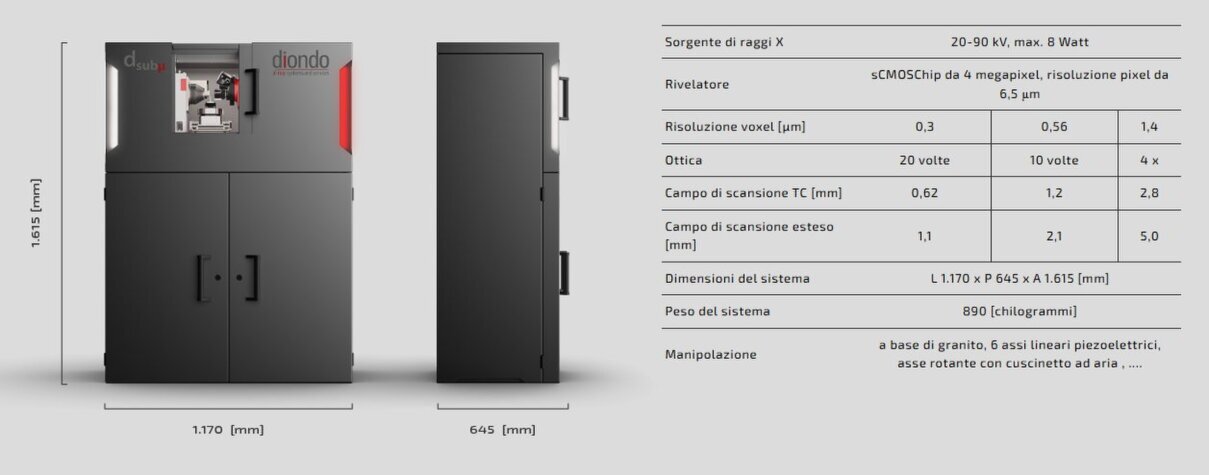

Dati Tecnici Tomografia Industriale Diondo
