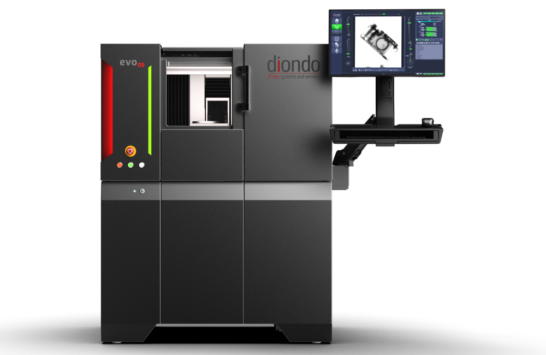

Impianto Diondo EVO 05
Diondo EVO 05: Tomografia Computerizzata 3D
Avanzata per Ispezioni ad Alte Prestazioni
Benvenuti nella pagina dedicata al Diondo evo 05, il sistema di tomografia computerizzata industriale (CT) che ridefinisce gli standard per l'ispezione non distruttiva e la metrologia di componenti di piccole e medie dimensioni.
Progettato come sistema universale, l'evo 05 combina una sorgente a raggi X a microfuoco da 150 kV con un rivelatore 3K da 17" per offrire prestazioni senza pari nella sua classe.
Ideale per settori come l'automotive, l'aerospaziale, la medicale e l'elettronica, questo sistema vi permette di digitalizzare superfici complesse, eseguire reverse engineering dimensionalmente accurato e analizzare l'interno dei componenti con una nitidezza eccezionale, il tutto in un ingombro ridotto di soli 1,1 m².
.
Impianto di Radioscopia / Tomografia Diondo dsubµ CT
Punti di Forza del Diondo EVO 05
- Rivelatore 3K Classe Leader: Il detector con risoluzione 3K e area attiva di 417x417 mm offre un riconoscimento dei dettagli superiore del 30% e tempi di misura ridotti.
- Sorgente a Microfuoco da 150 kV: Il tubo sigillato a microfuoco, con spot focale ≤ 5 μm e manutenzione zero, potente per ispezionare in dettaglio ad alta densità.
- Flessibilità Operativa Totale: Grazie all'asse di ingrandimento variabile e ai 3 assi motorizzati, potete scegliere se scansionare singoli oggetti alla massima risoluzione.
- Design Compatto e Installazione Semplice: Con un ingombro di 1,1 m² e un peso inferiore a 1,3 tonnellate, è il sistema più piccolo e leggero della sua categoria.
- Rapido Ritorno sull'Investimento (ROI): Configurazione "plug & play" con installazione minima e manutenzione assente per l'intera vita utile del sistema.
- Eccellente Qualità d'Immagine per Battery Inspection: La combinazione unica di fascio microfuoco preciso e detector ad alta risoluzione fornisce dettagli nitidi.
- Versatilità su Molteplici Materiali e Applicazioni: Perfetto per plastiche, compositi, leghe leggere, componenti additivi e assiemi multi-materiale.
Download Cataloghi
Diondo EVO 05: Massima Risoluzione e Produttività in un
Sistema Compatto
Nel panorama del controllo qualità moderno, la necessità di
analizzare componenti sempre più complessi richiede strumenti in grado di
offrire sia altissima risoluzione che elevata produttività. Il Diondo
evo 05 risponde a questa esigenza con una piattaforma CT avanzata che
integra componentistica di fascia superiore in un design estremamente compatto,
abbattendo le barriere all'ingresso per la tomografia industriale.
Prestazioni Superiori Grazie a Componenti d'Eccellenza
Il cuore dell'evo 05 è la sua strumentazione, tipica di
sistemi di categoria superiore. Il detector 3K con area attiva di
417x417 mm non solo garantisce un contrasto e una risoluzione senza
rivali nel segmento dei sistemi compatti, ma permette di acquisire componenti
di grandi dimensioni in un'unica scansione.
Questo elimina la necessità di
ricorrere a tecniche di "stitching" (unione di più scansioni), che
sono spesso fonte di errori e richiedono tempi più lunghi.
Parallelamente,
la sorgente a microfuoco sigillata da 150 kV, con spot focale fino
a 5 μm e manutenzione zero, assicura la potenza necessaria per penetrare
materiali ad alta densità come i metalli, mantenendo una nitidezza di dettaglio
fondamentale per l'analisi di porosità e difetti.
Adattabilità per Massimizzare l'Efficienza
L'evo 05 è stato progettato per adattarsi alle vostre
priorità.
L'asse di ingrandimento motorizzato e il robusto
manipolatore vi offrono una flessibilità unica: potete scegliere di scansionare
un singolo componente alla massima risoluzione possibile, oppure caricare il
piatto rotante con numerosi campioni, grazie ai supporti modulari come le torri
di stacking Diondo, e ispezionarli tutti in un unico passaggio.
Questa
caratteristica è particolarmente vantaggiosa per il controllo qualità
nell'industria delle materie plastiche, dove più cavità di stampo vengono
riempite simultaneamente e l'efficienza del controllo deve eguagliare quella
della produzione.
Applicazioni Avanzate: Dalla Manifattura Additiva alle
Batterie
La versatilità dell'evo 05 lo rende lo strumento ideale per
le sfide ispettive più attuali.
Nel campo della manifattura additiva,
la risoluzione microfuoco permette di ispezionare componenti metallici
complessi, come quelli in alluminio, rivelando difetti altrimenti invisibili e
garantendo la conformità agli standard di sicurezza di settori critici come
l'aerospaziale.

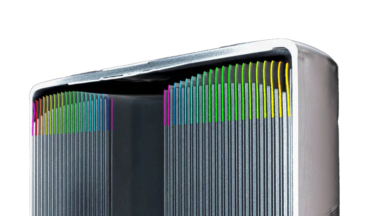

Per il crescente mercato delle batterie, la
combinazione di fascio preciso e detector performante offre immagini
estremamente nitide ("razor-sharp insights"), consentendo l'ispezione
automatizzata anche degli strati più sottili.
Inoltre, per assiemi
multi-materiale, l'evo 05 diventa insostituibile quando l'accessibilità
ottica o meccanica è preclusa, permettendo di analizzare l'integrità di
giunzioni e materiali diversi.
Facilità d'Uso e Manutenzione Zero per un ROI Immediato
L'intero ecosistema dell'evo 05 è pensato per essere
intuitivo.
I flussi di lavoro software e il design hardware sono strettamente
integrati per guidarvi rapidamente al risultato.
La natura "plug &
play" del sistema, unita all'assenza totale di manutenzione programmata
(nessun costo di assistenza annuale!), significa che l'investimento inizia a dare
i suoi frutti dal giorno stesso dell'installazione, dopo un breve training.
Con
la sua installazione flessibile e l'ingombro minimo, il Diondo evo 05 si
integra perfettamente in qualsiasi ambiente, portando la potenza della
tomografia computerizzata direttamente dove serve.

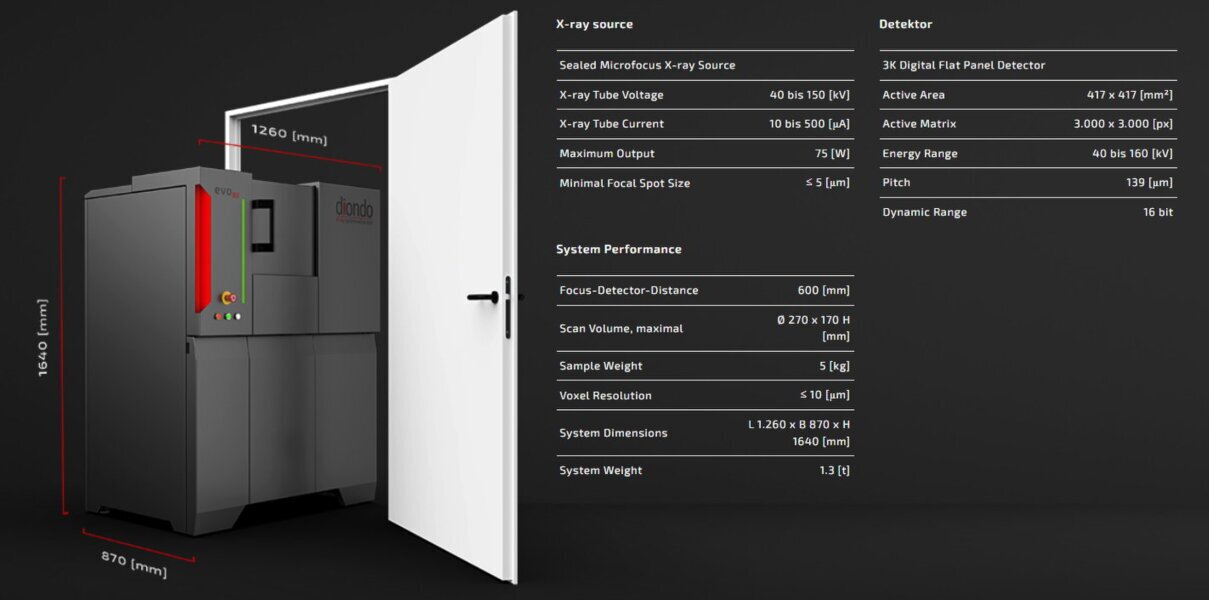

Dati Tecnici Tomografia Industriale Diondo
