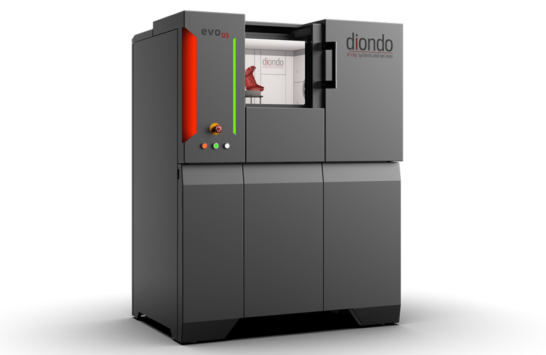

EVO 03: Tomografia Computerizzata 3D
User-Friendly per Misure Complesse
Benvenuti nella pagina dedicata al Diondo evo 03,
il sistema di tomografia computerizzata industriale (CT) progettato per unire
la semplicità d'uso alla più alta precisione di misura.
Ideale per l'analisi di
componenti di piccole e medie dimensioni in plastica, ceramica e leghe leggere,
l'evo 03 rappresenta la soluzione perfetta per chi si affaccia per la prima
volta al mondo della CT o per chi necessita di uno strumento metrologico
potente laddove i sistemi tattili e ottici mostrano i loro limiti.
Grazie a un
design sia hardware che software ridotto all'essenziale, ma senza compromessi
sulla qualità, questo sistema consente a qualsiasi operatore di analizzare l'interno
di un campione e misurare i contorni in modo rapido, efficiente e con una
ripetibilità eccellente.
.
Impianto di Radioscopia / Tomografia Diondo dsubµ CT
Punti di Forza del Diondo EVO 03
- Semplicità d'Uso senza Compromessi: Hardware e software sono progettati per essere intuitivi.
- Alta Precisione Metrologica: il sistema offre una risoluzione fino a 56 µm e un'eccellente ripetibilità.
- Massima Flessibilità di Ispezione: Perfetto per una vasta gamma di settori (automotive, aerospaziale, medicale, elettronica).
- Tecnologia Non Distruttiva (NDT) 3D e 2D: Combina la tomografia computerizzata 3D per l'analisi completa di difetti interni ed esterni.

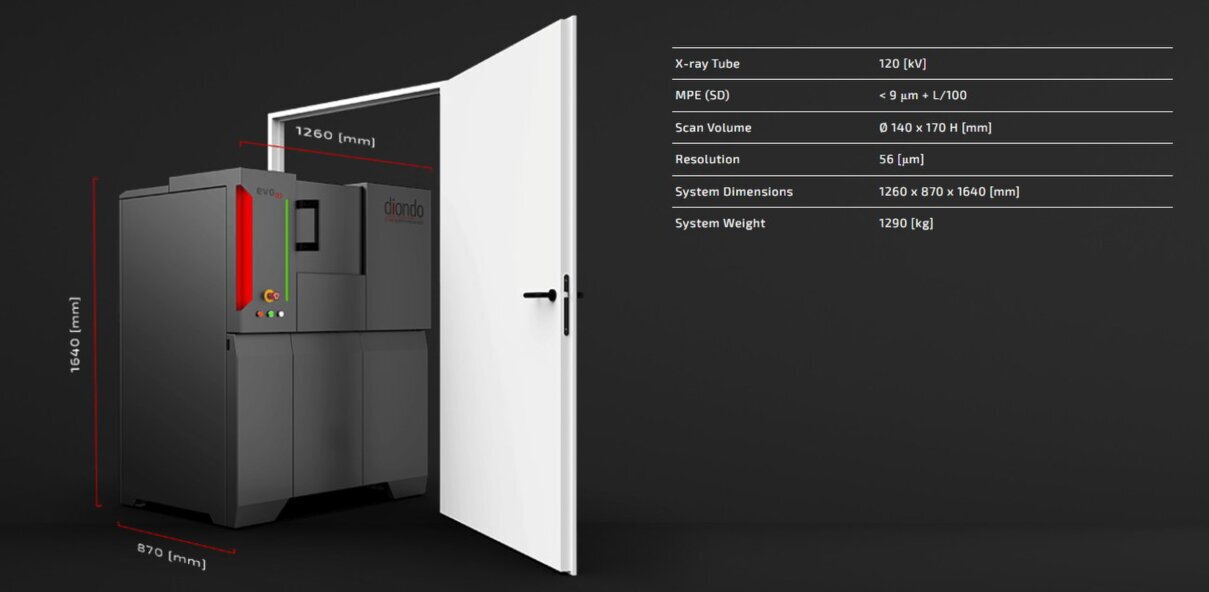

- Design Compatto e Installazione Flessibile: Con un ingombro di soli 1,1 m² e un peso inferiore a 1,3 tonnellate.
- Ritorno dell'Investimento (ROI) Rapido: Configurazione "plug & play", manutenzione ridotta all'essenziale (tubo a manutenzione zero).
- Configurabilità per le Tue Esigenze: La possibilità di scegliere tra diverse fonti a raggi X e detector, e la presenza di un filtro a 6 posizioni.
Download Cataloghi
Diondo EVO 03: La Soluzione CT Intelligente per l'Industria Moderna
Nel panorama del controllo qualità odierno, la richiesta di accuratezza e velocità si scontra spesso con la complessità dei nuovi materiali e delle geometrie dei componenti.
Il Diondo evo 03 è la risposta a questa sfida, offrendo una piattaforma di tomografia computerizzata che democratizza l'accesso a questa potente tecnologia senza sacrificare le prestazioni.
Che si tratti di ispezionare connettori in plastica, componenti in ceramica tecnica o parti prodotte con manifattura additiva in leghe leggere, l'evo 03 fornisce dati 3D completi e fedeli al modello reale.
Superare i Limiti della Metrologia Tradizionale
I sistemi di misura a contatto (CMM) e ottici trovano il loro limite su superfici riflettenti, materiali trasparenti o geometrie interne complesse. L'evo 03 supera queste barriere grazie all'utilizzo dei raggi X.
Come mostrato nei materiali, componenti in plastica amorfa (trasparente) o polimeri morbidi, difficili da sondare otticamente, vengono analizzati con precisione.
La tecnologia CT, essendo senza contatto, non è influenzata da fenomeni ottici e permette di visualizzare gli scostamenti da un master in modo intuitivo attraverso mappe cromatiche, rendendo l'analisi dimensionale immediata e inequivocabile.
Progettato per l'Efficienza e la Produttività
La filosofia progettuale dell'evo 03 si basa sulla riduzione alla semplicità. Il suo formato "plug & play" significa che dopo un breve training, il sistema è operativo.
La manutenzione è semplificata: il tubo a raggi X non richiede manutenzione e molti componenti sono accessibili all'utente stesso, riducendo al minimo i fermo macchina e accelerando il ritorno sull'investimento.
Questa efficienza si estende anche alle operazioni quotidiane: la possibilità di caricare e analizzare più parti simultaneamente, grazie al vano porta campioni ottimizzato, moltiplica la produttività, specialmente nel controllo di lotti di piccole plastiche stampate ad iniezione.
Versatilità Applicativa: Dalla Plastica ai Metalli
La flessibilità del Diondo evo 03 è uno dei suoi punti di forza maggiori.
La presenza di una ruota porta-filtri manuale con 6 posizioni permette di adattare il fascio X a diverse densità di materiale.
Per materiali a più alta densità e assorbimento, come piccoli componenti in alluminio prodotti tramite additive manufacturing, l'uso del filtro appropriato garantisce immagini nitide con bordi netti, essenziali per una metrologia affidabile.
Questa caratteristica rende l'evo 03 uno strumento unico per chi lavora con materiali differenti e non vuole moltiplicare gli strumenti in laboratorio.
Analisi di Assiemi Multi-Materiale
Una delle applicazioni più complesse nel testing non distruttivo è l'analisi di assiemi composti da materiali diversi.

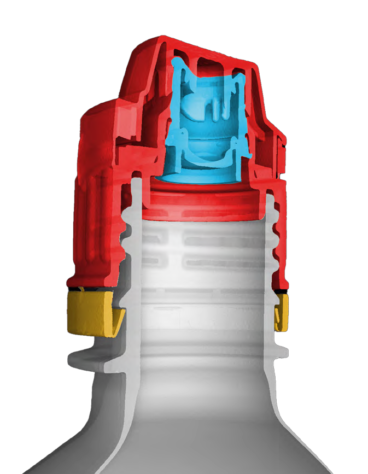

L'evo 03 eccelle in questo campo, permettendo di "sbrogliare" digitalmente i componenti e ispezionare difetti di giunzione, porosità o il corretto assemblaggio di parti in metallo e plastica, il tutto in modo non invasivo.
Se hai dubbi sull'ispezionabilità dei tuoi componenti, Diondo offre la propria consulenza per verificare l'idoneità del sistema.
In sintesi, il Diondo evo 03 non è solo un sistema CT, ma una piattaforma metrologica completa che combina intuizione d'uso, precisione da laboratorio e flessibilità operativa.
È la scelta ideale per aziende che vogliono integrare la tomografia computerizzata nei propri processi di controllo qualità e ricerca e sviluppo, dotandosi di uno strumento in grado di affrontare le sfide ispettive di oggi e di domani con un investimento contenuto e un rapido ritorno.
Dati Tecnici Tomografia Industriale Diondo
