SERVIZI CONTO TERZI PER TOMOGRAFIA ANALISI SPESSORE DELLE PARETI

Altri settori > Servizi Conto Terzi > Servizio Tomografia > Analisi Tomografiche

ANALISI SPESSORE DELLE PARETI

ANALISI SPESSORE DELLE PARETI CON LA TOMOGRAFIA

Misurare e validare le geometrie interne di parti complesse può essere impegnativo. Sebbene le tecnologie di scansione laser e CMM possano registrare la forma e le dimensioni esterne di una parte, richiedono l'accesso visivo per produrre una rappresentazione delle sue dimensioni interne . Ciò potrebbe non essere possibile senza compromettere la struttura o l'integrità della parte in questione e rischiare di distorcere le misurazioni.
Dopo che una parte è stata sottoposta a scansione CT , viene creato un confine attorno a tutte le funzioni della parte interna ed esterna. La distanza tra ogni superficie viene calcolata e identificata come lo spessore minimo della parete. I risultati sono forniti in un modello con codice colore che mostra le variazioni rispetto a uno spessore di parete predefinito.
Oltre al modello con codice colore 3D , i risultati includono anche diagrammi di baffi in sezione trasversale 2D per mostrare le deviazioni dello spessore delle pareti nelle sezioni trasversali.
Analisi Spessore delle pareti e lista dati
Lo spessore delle pareti è un altro elemento di controllo della qualità che può essere facilmente e rapidamente analizzato con l'aiuto della scansione Tomografica industriale.
Variazioni minime dello spessore delle pareti in una parte possono interrompere i processi di produzione o progettazione e diventare rapidamente dei centri di costo onerosi, soprattutto se un produttore produce un volume elevato dello stesso componente.
Per rilevare eventuali variazioni, viene stabilito un limite attorno alle caratteristiche esterne e interne di un componente.
La distanza tra ciascuna superficie viene calcolata per stabilire lo spessore minimo della parete.
Quindi i dati 3D vengono resi per illustrare i valori di spessore con colori per una migliore visualizzazione rapida e una facile interpretazione.


Benefici
              • I risultati possono identificare lievi variazioni nello spessore di una parete del componente, che può diventare costosa per la produzione in serie di pezzi ad alto volume.
              • I risultati possono identificare le pareti sottili che non soddisfano le dimensioni richieste dal progetto per requisiti strutturali o di pressione.



        Immagini tomografiche

        .

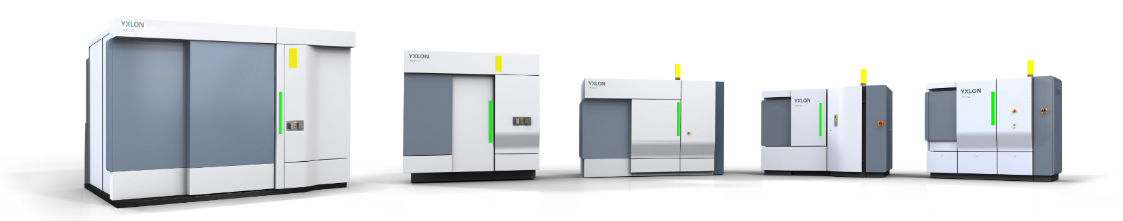

        Cabine di tomografia metrologica industriale nel campo industriale

        -
