Questa analisi è stata sviluppata da Volkswagen per garantire che ogni parte non superi la percentuale di porosità massima nelle aree strutturali chiave di un componente.

All'inizio della fase di sviluppo dei componenti viene assegnato un valore percentuale di porosità massimo all'interno di determinate zone del componente.

Nell'analisi della Tomografia dei standard tedeschi della Volkswagen (VW50093 - VW50097) hanno creato delle proprie norme e metodi di misurazione.

Nell'analisi P201 - P202, la misurazione non è necessaria attraverso la parte dell'area desiderata, quindi non è necessario mappare l'intera porosità, anche questa analisi non è importante. Il punto importante è la lunghezza delle porosità sulla superficie desiderata, la distanza e la percentuale tra le porosità.

La sezione su cui verrà eseguita l'analisi viene determinata sul modello solido che emerge dopo la scansione. Il criterio qui può essere la regione di lavorazione nella parte o la regione sensibile. È anche possibile eseguire questa analisi in più sezioni.

I passaggi più importanti in questa analisi sono la selezionare della regione che è critica per l'analisi o la regione critica del componente.

Dopo aver determinato la sezione, viene eseguito il modulo di analisi P201-P202 nel software VG STUDIO MAX.

Il software VG STUDIO MAX consente agli utenti di analizzare propri componenti secondo gli standard definiti da VDG (German Casting Experts Association) o Volkswagen AG.

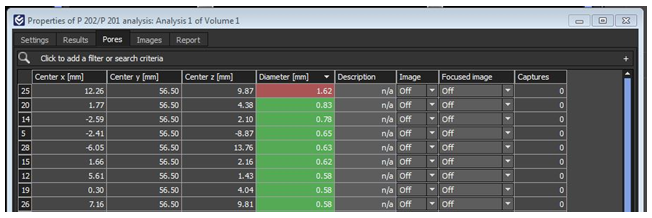

Se la quantità di spazio nel componente rientra nell'intervallo specificato, verrà mostrato come verde dal programma e se non rientra nei criteri, viene contrassegnato in rosso.

* Nota - Oltre all'analisi P-201 che identifica la percentuale di porosità all'interno di un'area specifica, il programma analizza anche in ciascuna area: la dimensione del vuoto più grande, il numero di vuoti, la vicinanza di un vuoto a un altro e il vicinanza di un vuoto al limite esterno della parte.
