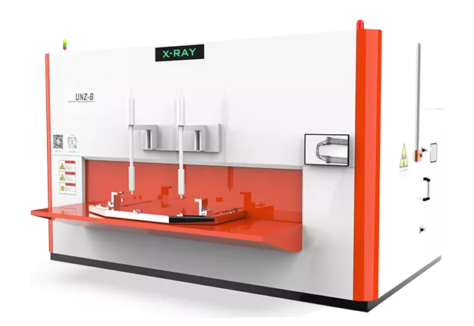

Impianto di Radioscopia serie UNZ
Serie UNZ : Sistema di Radioscopia Industriale
con Piatto Rotativo per Alta Produttività
Scopri la massima efficienza nel controllo qualità non distruttivo per componenti in lega di zinco, alluminio e materiali plastici.
Il sistema di radioscopia industriale serie UNZ, con il suo innovativo piatto rotativo ad alta velocità, rivoluziona il flusso di lavoro riducendo al minimo i tempi di ispezione.
Grazie a un potente generatore a raggi X da 160 kV con tecnologia micro-focalizzata, garantisce immagini 2D di altissima risoluzione, essenziali per identificare i minimi difetti interni come porosità, inclusioni e ossidazioni.
La rotazione continua a 360° permette un'analisi multi-angolare completa senza necessità di riposizionamento manuale.
Integrato in una cabina schermata autonoma e conforme alle più severe normative internazionali, l'impianto UNZ unisce impeccabilmente velocità, precisione e sicurezza, ideale per la produzione in alta serie nei settori Automotive e della fonderia di precisione.
.
Punti di Forza Sistema UNZ
- Tecnologia Micro-Focalizzata ad Alta Risoluzione: Il generatore da 160 kV con focale micrometrica produce immagini 2D estremamente nitide e dettagliate, cruciali per l'identificazione di difetti microscopici.
- Piatto Rotativo ad Alta Velocità: Il porta-componenti rotativo permette una rotazione continua a 360° con velocità variabile, eliminando i tempi morti e abilitando ispezioni multi-angolari senza interruzioni.
- Flusso di Lavoro Ultra-Rapido: Caricamento e scaricamento estremamente rapidi dei pezzi, combinati con l'ispezione rotativa, riducono drasticamente i tempi di ciclo per la massima produttività.
- Automazione Completa: Il software intuitivo permette di programmare sequenze di ispezione completamente automatizzate, massimizzando l'efficienza operativa e la ripetibilità.
- Cabina Schermata Autonoma e Sicura: Sistema integrato "chiavi in mano" che offre una protezione completa, conforme alle più severe normative di sicurezza internazionali senza necessità di opere edili complesse.
- Ideale per Alte Serie e Materiali Leggeri: Progettato per ispezionare velocemente grandi volumi di componenti in lega di zinco, alluminio e plastiche, tipici dei settori automotive e della fonderia di precisione.
- Riduzione dei Costi Operativi: Trasforma il controllo qualità da costo a vantaggio competitivo, aumentando il throughput e riducendo i costi per ispezione grazie all'altissima efficienza.
Download Cataloghi
Nel panorama competitivo della produzione industriale in alta serie, il controllo qualità non può essere un collo di bottiglia.
Deve essere un processo veloce, accurato e che aggiunga valore, specialmente quando si tratta di componenti critici per i settori Automotive e della fonderia di precisione.
I sistemi di radioscopia industriale della serie UNZ sono progettati proprio con questo obiettivo: offrire un'ispezione non distruttiva (NDT) ad altissima velocità senza il minimo compromesso sulla qualità dell'analisi.
Questi impianti rappresentano l'evoluzione della radiografia industriale, dove l'automazione e l'efficienza sono al servizio della massima precisione.
La Rivoluzione del Piatto Rotativo: Velocità senza Precedenti
La caratteristica distintiva della serie UNZ è il suo porta-componenti rotativo ad alta velocità.
Questo sistema rivoluziona il tradizionale flusso di lavoro, in cui il pezzo veniva posizionato, ispezionato, rimosso e poi sostituito con il successivo, con inevitabili tempi morti.
Con il piatto rotativo, i componenti vengono caricati su un mandrino che ruota continuamente a 360 gradi. Questa rotazione, combinata con una velocità variabile regolabile, offre due vantaggi enormi:
- Ispezione Multi-Angolare Continua: Ruotando il pezzo durante l'acquisizione, è possibile analizzarlo da infinite angolazioni senza mai fermare il sistema. Questo è fondamentale per identificare difetti che potrebbero essere nascosti in una proiezione singola e per ottenere una comprensione completa della geometria interna del componente.
Micro-Focalizzazione: Dove Nasce il Dettaglio
La velocità sarebbe inutile senza la capacità di vedere i difetti.
Il cuore del sistema UNZ è un potente generatore a raggi X da 160 kV con tecnologia micro-focalizzata. A differenza di un tubo tradizionale, la micro-focalizzazione permette di concentrare la sorgente di raggi X in un spot estremamente piccolo.
Questo si traduce in immagini 2D di una nitidezza e un contrasto eccezionali, praticamente privi di distorsioni geometriche (ingrandimento dell'immagine del difetto).

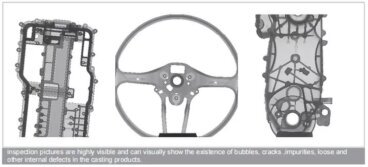

Per i componenti in lega di zinco e alluminio, dove difetti come micro-porosità, piccolissime inclusioni (es. sabbia) e ossidazioni sottili possono compromettere l'integrità del pezzo, questa risoluzione è indispensabile.
Permette di distinguere con certezza un difetto reale da un'artefatto, riducendo i falsi allarmi e gli scarti ingiustificati.
Automazione e Integrazione "Chiavi in Mano"
La serie UNZ è concepita per l'integrazione perfetta in un ambiente di produzione automatizzato.
Il sistema non è solo una macchina, ma una cabina schermata autonoma e completa.
Questo significa che è pre-assemblata e pre-schermata, pronta per essere collegata all'alimentazione e avviata, senza la necessità di costose e lunghe opere murarie per costruire un bunker.
È conforme per definizione alle normative di sicurezza internazionali più severe.
Il software di controllo è il cervello che orchestra tutto.
È progettato per essere intuitivo, permettendo agli operatori di programmare sequenze di ispezione completamente automatizzate per diverse tipologie di pezzi.
Una volta selezionato il programma, il sistema esegue tutto in autonomia: posizionamento, rotazione, acquisizione dell'immagine e analisi. I risultati sono disponibili immediatamente su un monitor ad alta definizione.
Vantaggio Competitivo Tangibile per Fonderie e Automotive
Per un'azienda che produce migliaia di componenti al giorno, l'implementazione di un sistema UNZ si traduce in un vantaggio competitivo immediato e misurabile:
- Drastica Riduzione dei Tempi di Ciclo: Ispezionare un componente in pochi secondi invece di minuti.
- Aumento della Ripetibilità: L'automazione elimina la variabilità umana, garantendo che ogni pezzo sia ispezionato con gli stessi identici standard.
- Ottimizzazione dei Costi Operativi: Un throughput più alto significa un costo per ispezione più basso e un ritorno sull'investimento più rapido.
- Qualità Certificata e Tracciabile: Ogni ispezione genera un report digitale con l'immagine archiviate, garantendo una tracciabilità completa del lotto e facilitando le certificazioni di qualità.
La serie UNZ non è semplicemente un sistema di controllo: è un moltiplicatore di efficienza che trasforma il reparto qualità da centro di costo in un asset strategico per l'azienda, garantendo che la velocità produttiva non significhi mai compromessi sulla sicurezza e sull'affidabilità del prodotto finale.
