Soluzione a raggi-X su misura per l'ispezione di spirale e tubi saldati longitudinali e ispezione delle saldature.  I sistemi proposti sono disponibili in molteplici configurazioni con sistemi a raggi-X da 160 kV a 450 kV, composti da sistema di movimentazione, sistema radioscopico e  imaging digitale ad alta velocità.

IMPIANTO CONTROLLO SALDATURA

LONGITUDINALE E A SPIRALE FINO A 30 mm (ACCIAIO)





CARATTERISTICHE TECNICHE DEI COMPONENTI DEL SISTEMA

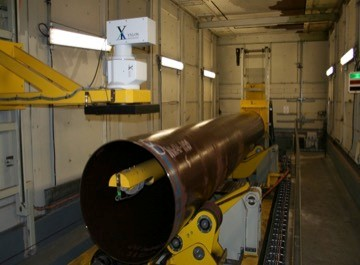

Il braccio di supporto del tubo radiogeno a raggi-X da inserire all'interno del tubo da controllare è realizzato da tubolari d'acciaio.

L'altezza del braccio è regolabile per i diversi diametri di tubo da controllare, il suo movimento e controllato dall'operatore direttamente dal pannello di controllo.

Il tubo radiogeno è stato montato all'estremità finale del braccio (boom).

I tubi di raffreddamento e il cavo di alimentazione ad alta tensione sono connessi al tubo raggi-X passando all'interno del braccio (boom), dalla parte opposta sono posizionati il generatore di alta tensione e il gruppo di raffreddamento.

Un carrello per il supporto del tubo a la funzione di traslare e ruotare il tubo nella posizione di visione radioscopica, il movimento e per tutta la lunghezza da visionare e far ruotare il tubo per il giusto centraggio sulla saldatura.

Per le saldature a spirale il carrello a la doppia combinazione di movimento lineare e di rotazione in modo da seguire la rotazione della spirale mantenendo la posizione della saldatura tra il tubo a raggi-X e l'intensificatore di brillanza o Flat Panel corrette durante l'ispezione.

INTRODUZIONE

KALEBOZAN è leader nella progettazione, produzione e fornitura di sistemi a raggi-X in tempo reale chiavi in mano sia per SAW longitudinale che per tubi a spirale.

KALEBOZAN  ha grande esperienza nella integrazione dei componenti richiesti dal sistema e installazione sul campo, utilizzando i prodotti ad alta tecnologia della societaYxlon ledear di mercato.

Il sistema qui proposto può controllare tubi con saldatura longitudinale e circonferenziale a spirale, il cordone di saldatura dei tubi può essere con i seguenti intervalli:

Tubo Diametro: da 200 mm a 3000 mm

Lunghezza tubo: da 6 mt.  a 16 mt.

Spessore parete: max. 30 mm (tecnica parete singola) Acciaio

Parti meccaniche

 X-Ray Boom tubo di supporto (regolabile in altezza) / Tubo Carrello

Immagine Intensificatore Tower (regolabile in altezza)

Componenti X-Ray

Generatore di alta tensione con configurazione da 160 kW oppure da 225 kW

Tubo radiogeno da 160 kW oppure da 225 kW

Comando controllo tubo radiogeno

Sistema di raffreddamento adeguato al sistema identificato

Imaging System

Intensificatore di Brillanza o Flat Panel ( a seconda della configurazione)

Videocamera CCD

Video Monitor

Processore Digital Image

Video Recorder / stampante

Sistema di videosorveglianza effettuato da telecamere interne al bunker.

Console di comando operatore
