CONTROLLO SALDATURE TUBI A DOPPIA E SINGOLA PARETE

Prodotti > CND (Controlli non Distruttivi) > Impianti Controllo Saldature su Tubi
.

SISTEMA RADIOSCOPICO PER IL CONTROLLO DEL TUBO
Soluzione a raggi X su misura per l'ispezione di spirale e tubi saldati longitudinali e ispezione delle saldature.  I sistemi proposti sono disponibili in molteplici configurazioni con sistemi a raggi-X da 160 kV a 450 kV, composti da sistema di movimentazione, sistema radioscopico e  imaging digitale ad alta velocità.


.

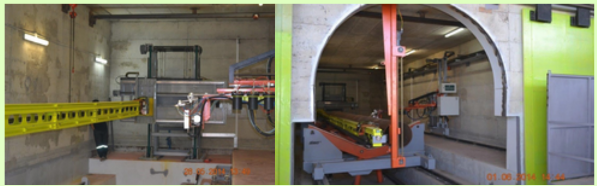

Impianto radioscopico per il controllo saldature su tubo
Impianto controllo saldatura tubi longitudinali e a spirale

.

IMPIANTO CONTROLLO SALDATURA



CARATTERISTICHE TECNICHE DEI COMPONENTI DEL SISTEMA
Il braccio di supporto (boom), è realizzato da tubolari d'acciaio.
L'altezza del braccio è regolabile per i diversi diametri di tubo da controllare, il suo movimento e controllato dall'operatore direttamente dal pannello di controllo.
Il Flat Panel scorre sull'asse del braccio (boom) in sincronizzazione del tubo radiogeno.
Il tubo radiogeno è montato all'esterno del tubo da controllare fissato alla parete tramite pantografo per il suo movimento lungo tutto lo sviluppo del tubo e con regolazione in altezza.
Un sistema di supporto del braccio (boom) è posizionato sul punto più esterno del braccio, in modo di eliminare qualsiasi vibrazione per flessione del braccio
Il gruppo di raffreddamento e il generatore di alta tensione sono posizionati sullo stesso supporto del tubo radiogeno.
Un carrello per il supporto del tubo a la funzione di traslare e ruotare il tubo nella posizione di visione radioscopica, il movimento e per tutta la lunghezza da visionare e far ruotare il tubo per il giusto centraggio sulla saldatura.
Per le saldature a spirale il carrello a la doppia combinazione di movimento lineare e di rotazione in modo da seguire la rotazione della spirale mantenendo la posizione della saldatura tra il tubo a raggi-X e l'intensificatore di brillanza o Flat Panel corrette durante l'ispezione.


INTRODUZIONE
KALEBOZAN è leader nella progettazione, produzione e fornitura di sistemi a raggi-X in tempo reale chiavi in mano sia per SAW longitudinale che per tubi a spirale.
KALEBOZAN  ha grande esperienza nella integrazione dei componenti richiesti dal sistema e installazione sul campo, utilizzando i prodotti ad alta tecnologia della societaYxlon ledear di mercato.
Il sistema qui proposto può controllare tubi con saldatura longitudinale e circonferenziale a spirale, il cordone di saldatura dei tubi può essere con i seguenti intervalli:

Tubo Diametro: da 200 mm a 500 mm (doppia parete)
Tubo Diametro: da 500 mm a 3000 mm (singola parete)
Lunghezza tubo: fino a 25 mt.
Spessore parete: max. 40 mm (tecnica doppia parete) Acciaio
Spessore parete: max. 70 mm (tecnica singola parete) Acciaio

Parti meccaniche
Braccio (Boom) tubo di supporto Flat Panel (regolabile in altezza)
Sistema di movimentazione tubo radiogeno esterno fissato a parete con pantografo di movimento soffitto con regolabile in altezza e movimento per tutta la sua lunghezza.

Componenti X-Ray
Generatore di alta tensione con configurazione da 160 kW - 225kW - 320kW - 450 kW
Tubo radiogeno da 160 kW - 225kW - 320kW - 450 kW
Comando controllo tubo radiogeno
Sistema di raffreddamento adeguato al sistema identificato

Imaging System
Flat Panel per visione delle immagini da 14 bit o 16 bit (a seconda della configurazione)
Video Monitor
Processore Digital Image
Video Recorder / stampante
Sistema di videosorveglianza effettuato da telecamere interne al bunker.

Console di comando operatore


-
