COMPONENTI CUSTOM PER IL SETTORE AERONAUTICO

CND - Controlli non Distruttivi > Impianti Controllo Saldature su Tubi

COMPONENTI PER IL SETTORE AERONAUTICO


Soluzione a raggi X su misura per l'ispezione di componenti per il settore avionico e ispezioni in genere.  I sistemi proposti sono disponibili in molteplici configurazioni con sistemi a raggi-X da 160 kV a 450 kV, composti da sistema di movimentazione, sistema radioscopico e  imaging digitale ad alta velocità.

SISTEMA RADIOSCOPICO PER LA VERIFICA DI PARTI AERONAUTICO



.

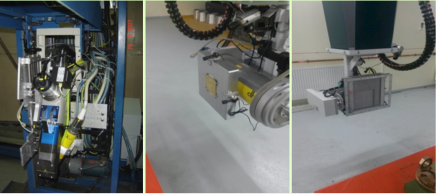

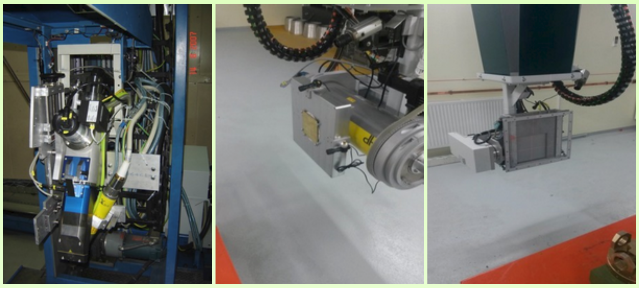

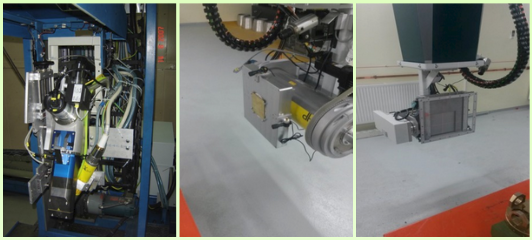

Impianto a raggi-x per il controllo di parti Aeronautico
Sistema a raggi-x per il controllo di parti aeronautico

.

IMPIANTI CUSTOM PER CONTROLLI NDT AERONAUTICO






CARATTERISTICHE TECNICHE DEI COMPONENTI DEL SISTEMA
L’impianto di irraggiamento proposti sono progettati e realizzato da Kalebozan.
L’impianto è utilizzato per attività di ricerca e servizio. Progettati per le più svariate dimensioni dei componenti da analizzare da oggetti di grandi dimensioni a quelle più piccole.

Le principali applicazioni riguardano:
• l’irraggiamento di componenti dell’industria aerospaziale, in condizioni che riproducono l’ambiente ostile nel quale questi dispositivi si troveranno a lavorare.
• Verifica lo studio degli effetti dell’affaticamento, corrosione e la integrita del componente nonchè sulle proprietà fisiche dei materiali (polimeri, acciai, compositi e parti d'aereo).
• Possibilità di studio in laboratorio in campo delle proprietà dei elementi finalizzate alla messa a punto di processi.




INTRODUZIONE
KALEBOZAN è leader nella progettazione, produzione e fornitura di sistemi a raggi-X in tempo reale chiavi in mano sia per SAW longitudinale che per tubi a spirale.
KALEBOZAN  ha grande esperienza nella integrazione dei componenti richiesti dal sistema e installazione sul campo, utilizzando i prodotti ad alta tecnologia della societaYxlon ledear di mercato.
Il sistema qui proposto può controllare tubi con saldatura longitudinale e circonferenziale a spirale, il cordone di saldatura dei tubi può essere con i seguenti intervalli:

Dimensioni: da 0 mm a 4000 mm
Spessore parete: max. 110 mm Acciaio (con il sistema più potente)

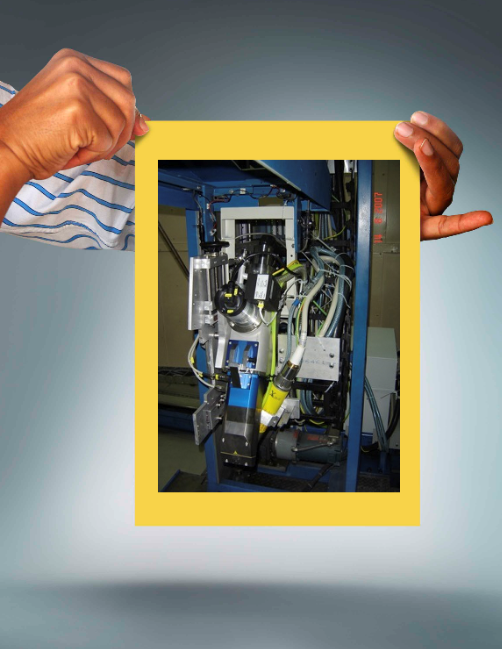

Parti meccaniche
Sistema a pantografo (regolabile in altezza)
Sistema di movimentazione del componente sui 5 assi .

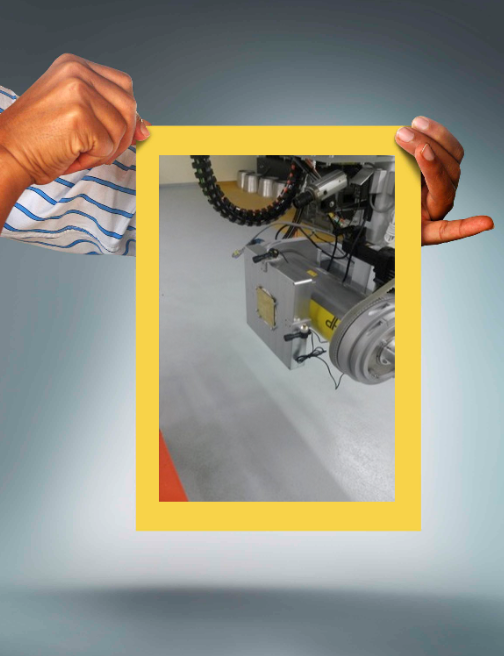

Componenti X-Ray
Generatore di alta tensione con configurazione da 160 kW - 225kW - 320kW - 450 kW
Tubo radiogeno da 160 kW - 225kW - 320kW - 450 kW
Comando controllo tubo radiogeno
Sistema di raffreddamento adeguato al sistema identificato

Imaging System

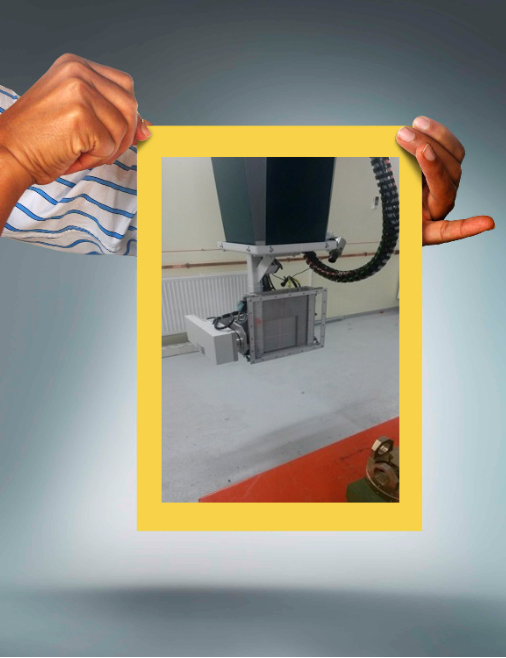

Flat Panel per visione delle immagini da 14 bit o 16 bit (a seconda della configurazione)
Video Monitor
Processore Digital Image
Video Recorder / stampante
Sistema di videosorveglianza effettuato da telecamere interne al bunker.

Console di comando operatore

-
