Impianto Diondo d5

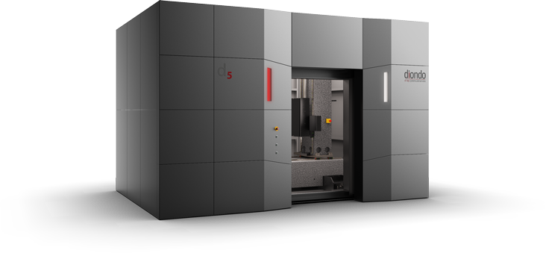

Diondo d5 – Sistema Micro CT multifunzionale
e configurabile per prestazioni senza compromessi
Il Diondo d5 rappresenta un avanzatissimo sistema di tomografia computerizzata industriale, progettato per garantire massima flessibilità e prestazioni elevate in un’ampia varietà di applicazioni.
Configurabile con fino a due tubi a raggi X (microfocus, minifocus o nano focus) e due varianti di rivelatori ad alta risoluzione, offre combinazioni personalizzate adatte a ogni esigenza di test e misura volumetrica.
Il manipolatore di precisione in granito motorizzato fino a 9 assi garantisce massima stabilità e posizionamenti ripetibili nel tempo, conformi allo standard metrologico VDI/VDE 2630-1.3.

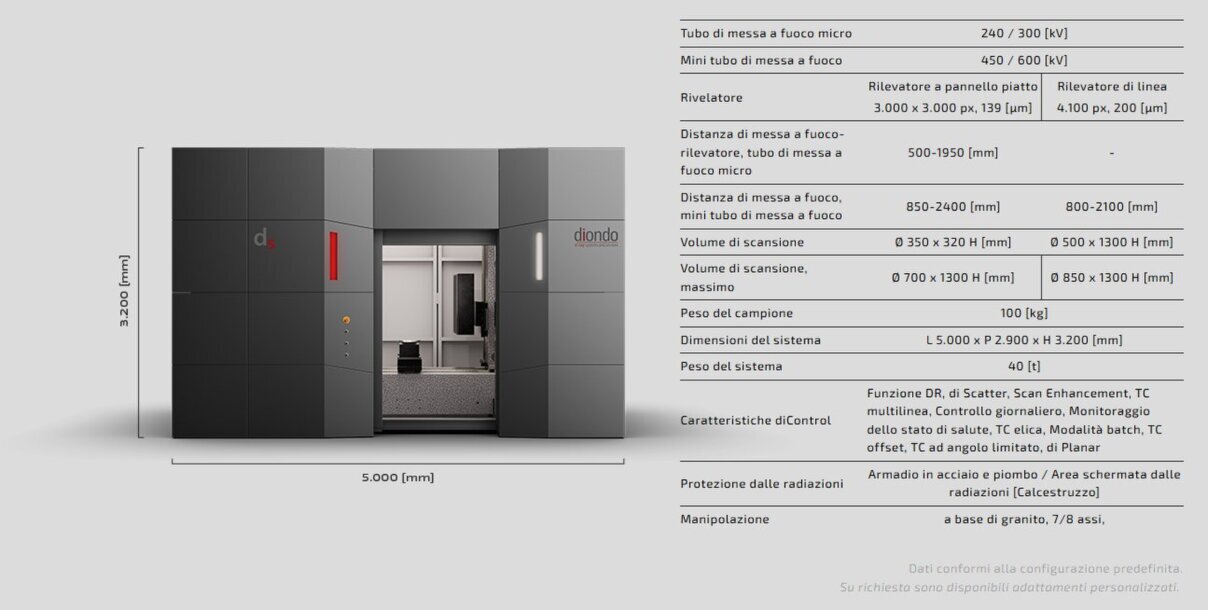

Il Diondo d5 è ideale per analisi che spaziano da microcomponenti a oggetti voluminosi fino a 3 metri di dimensione e 200 kg di peso, con potenze fino a 600 kV e precisione sub-micronica.
Software evoluto integrato permette scansioni elicoidali, modalità batch, compensazione delle radiazioni diffuse con diScatter e misurazioni coordinate 3D avanzate, assicurando risultati accurati e affidabili in ambienti produttivi e di ricerca.
.
Punti di Forza del Diondo d5
- Configurazioni altamente flessibili con fino a due tubi e due rilevatori per esigenze specifiche.
- Manipolatore granite-based con fino a 9 assi motorizzati per precisione, stabilità e posizionamento.
- Potenze raggi X fino a 600 kV per scansione di materiali ad alta densità.
- Campo di scansione ampio: fino a Ø 850 mm per 1300 mm di altezza, gestione di pezzi fino a 200 kg.
- Software avanzato con funzioni Helix CT, Batch Mode, diScatter e diPlanar per massima efficienza.
- Conformità a standard metrologici VDI/VDE 2630-1.3 con risoluzione sub-micronica.
- Modularità e scalabilità del sistema per aggiornamenti e personalizzazioni future.
Download Cataloghi
Descrizione completa del sistema Diondo d5
Progettazione e versatilità
Il Diondo d5 è stato sviluppato per rispondere alle più
complesse esigenze di tomografia industriale, offrendo soluzioni personalizzate
in base alle necessità operative.
La sua struttura modulare consente di
combinare fino a due tubi a raggi X con caratteristiche diverse, dalla
microfocus per alte risoluzioni fino alla mini-focus o nano-focus per scansioni
veloci e profonda penetrazione su materiali densi.
Questa versatilità consente
di configurare il sistema perfettamente per il tipo di analisi richiesto, dalla
metrologia avanzata all'ispezione qualitativa industriale.
Manipolatore granite-based a 9 assi
La movimentazione del campione è affidata a un manipolatore
in granito di precisione, con fino a 9 assi motorizzati per immagini 3D dettagliate
e ripetibili con precisione elevata nel tempo.
La scelta del granito garantisce
stabilità termica e meccanica nelle condizioni operative più gravose, mentre il
numero elevato di assi consente posizionamenti e rotazioni complesse per
ottimizzare angoli di scansione e copertura volumetrica.
Campo di scansione e capacità di carico
Il Diondo d5 supporta la scansione di componenti
estremamente voluminosi, con un campo di vista fino a 850 mm di diametro e 1300
mm di altezza, gestendo pezzi che arrivano fino a 200 kg di peso.
Questa
capacità lo rende ideale per l’industria automotive, aerospaziale,
manifatturiera, oil & gas, e produzione heavy-duty, dove sono richiesti
ispezioni non distruttive su componenti critici e complessi.
Tecnologie avanzate di imaging e software
Grazie a rilevatori ad alta risoluzione, fino a 3000 x 3000
pixel sul flat panel e a 4100 pixel sul line detector, il Diondo d5 garantisce
immagini precise e definite, con risoluzioni sub-microniche per molteplici
applicazioni metrologiche.
Il software di controllo integrato, Diondo
diControl, offre funzionalità avanzate come la scansione elicoidale (Helix CT)
per acquisizioni continue su pezzi lunghi, modalità batch che automatizza
processi ripetitivi e tecnologie di compensazioni di radiazioni diffuse
(diScatter), migliorando nitidezza e contrasto anche su materiali molto densi.
Conformità metrologica e precisione
Il sistema rispetta i requisiti della norma VDI/VDE 2630-1.3
per la tomografia industriale, garantendo misure 3D coordinate di altissima
qualità.
Questo standard assicura affidabilità e ripetibilità, elemento
cruciale per aziende con alti standard di controllo qualità e esigenze di
produzione regolamentate.
Applicazioni industriali
Il Diondo d5 è adatto a una vasta gamma di applicazioni, tra
cui:
- Ispezioni non distruttive per controllo qualità di componenti voluminosi.
- Metrologia e verifica dimensionale su pezzi critici.
- Analisi di materiali compositi, leghe metalliche e assemblaggi complessi.
- Verifiche in produzione additiva e stampa 3D per parti strutturali.
- Test in situ per analisi sotto condizioni ambientali o di sollecitazione.
- Ricerca e sviluppo in ambito automotive, aerospaziale e manifatturiero.
Scalabilità e personalizzazione
Il Diondo d5 è un sistema scalabile e aggiornabile: i
clienti possono selezionare configurazioni a 1 o 2 tubi, un’ampia gamma di
rilevatori e funzioni software aggiuntive nel corso del tempo, permettendo di
adattare la piattaforma a esigenze future senza dover sostituire l’intero
impianto.
Le opzioni includono moduli di estensione campo di vista, filtri
motorizzati, moduli per analisi specifiche e personalizzazioni per analisi
scientifiche in sito.
Conclusione
Il Diondo d5 è una piattaforma Micro CT multifunzionale,
modulare e potente, perfetta per aziende e centri di ricerca che richiedono una
soluzione unica, adattabile e di alto livello per le loro ispezioni non
distruttive, misurazioni e sviluppo prodotto.
Combina potenza, precisione,
flessibilità e una vasta gamma di applicazioni di alto livello, posizionandosi
come riferimento nel settore della tomografia industriale.
