Impianto Diondo d4

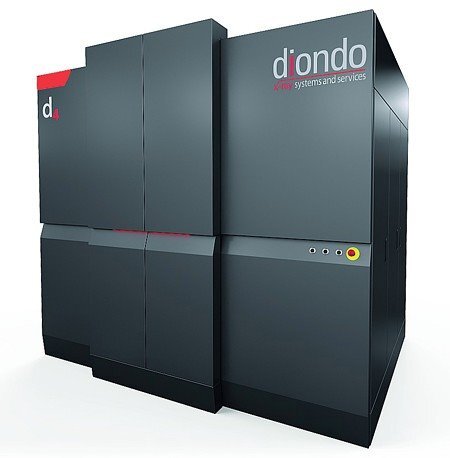

Diondo d4 – Sistema per componenti medi e grandi ad alta densità
Il Diondo d4 è un sistema di tomografia computerizzata innovativo progettato per la scansione e l’analisi 3D di componenti di medie e grandi dimensioni con strutture ad alta densità, come teste di cilindro, carter e pale di turbine.
Grazie a sorgenti X-Ray ad alte prestazioni fino a 600 kV, combina compattezza e versatilità, potendo essere integrato facilmente in ambienti produttivi e di laboratorio.
La combinazione di un rilevatore digitale 3K e di un line detector ad alta risoluzione consente una qualità d’immagine eccellente con tempi di misura ridotti, mentre la tecnologia di filtraggio diScatter minimizza le radiazioni diffuse indesiderate migliorando il contrasto.
Il suo manipolatore granite-based con 4/5 assi assicura misurazioni di precisione nel tempo conformi agli standard VDI/VDE 2630. Il Diondo d4 offre una capacità di scansione fino a 670 mm di diametro e 800 mm di altezza, con campioni fino a 70 kg, ideale per settore automotive, aerospaziale e metallurgico dove accuratezza e affidabilità sono essenziali.
.
Punti di Forza del Diondo d4
- Sorgenti X-Ray ad alte prestazioni fino a 600 kV per materiali ad alta densità.
- Dual detector: flat panel 3K e line detector 3070 px per alta qualità e produttività.
- Manipolatore granite-based con 4/5 assi per precisione e stabilità termica.
- Volume di scansione massimo: Ø 670 x 800 mm con campioni fino a 70 kg.
- Tecnologia di filtraggio diScatter per riduzione radiazione diffusa e migliore contrasto.
- Software integrato con funzioni avanzate: Helix CT, Batch Mode, Health Monitor.
- Integrazione plug&play semplice in ambiente laboratorio o produzione.
Download Cataloghi
Descrizione completa del sistema Diondo d4
Tecnologia di scansione e sorgenti a raggi X
Il Diondo d4 è ottimizzato per ispezioni ad alta risoluzione di componenti di medie e grandi dimensioni con elevata densità, che richiedono potenze superiori per un’esplorazione affidabile.
È dotato di tubi a raggi X microfocus e minifocus con potenze che possono raggiungere i 600 kV, garantendo così una penetrazione profonda per materiali come acciaio, ghisa o leghe leggere dense.
La scelta tra diverse sorgenti permette di modulare la potenza secondo le necessità di scansione e della densità del campione, consentendo di ottimizzare tempi e qualità dell’immagine.
Dual detector per qualità ed efficienza
Per soddisfare le esigenze di qualità e produttività, il Diondo d4 dispone di due tipologie di rilevatori: un flat panel detector digitale da 3.000 x 3.000 pixel con pitch di 139 µm, e un line detector con risoluzione di 3.070 pixel e pitch di 200 µm.
Questa configurazione duale consente di ottenere dettagli precisi e al contempo di affrontare con efficienza scansioni di volumi più ampi o pezzi con geometrie complesse, migliorando la produttività senza compromettere la qualità.
Manipolatore granite-based per precisione
La componente meccanica è basata su un sistema manipolatore in granito a 4 o 5 assi, che assicura rigidezza e stabilità nel tempo, mitigando l'influenza delle variazioni termiche.
Questo è cruciale per mantenere la precisione metrologica richiesta nelle scansioni di componenti industriali di alta qualità. Le possibilità di movimento multiple facilitano posizionamenti precisi e la scansione completa di geometrie complesse, con ripetibilità secondo lo standard VDI/VDE 2630-1.3.
Capacità di campionamento e volume di scansione
Il Diondo d4 supporta campioni con peso fino a 70 kg e dimensioni volumetriche massime di Ø 670 mm per 800 mm di altezza, consentendo l’analisi di teste motore, carter, elementi di trasmissione e pale turbina. Questa capacità lo rende uno strumento di riferimento per settori industriali dove componenti voluminosi richiedono controlli dettagliati senza la rimozione o la distruzione del pezzo.
Tecnologia avanzata di filtraggio diScatter
La tecnologia di filtraggio diScatter, sviluppata da Diondo, aiuta a ridurre l’effetto delle radiazioni diffuse che possono degradare la qualità delle immagini CT.
Mediante filtri motorizzati e algoritmi dedicati, diScatter migliora contrasto e nitidezza, specialmente in materiali ad alta densità, consentendo una miglior identificazione di difetti e dettagli nascosti all’interno dei componenti.
Software di controllo e automazione
Il sistema Diondo d4 è gestito dal software di controllo diControl, che integra funzionalità avanzate come la scansione elicoidale (Helix CT), modalità batch per ispezioni automatizzate di più pezzi e un monitoraggio continuo dello stato di salute della macchina.
Queste caratteristiche contribuiscono a una gestione efficiente del workflow, riducendo i tempi di fermo e aumentando la produttività nel ciclo produttivo.
Settori applicativi e vantaggi
Il Diondo d4 è particolarmente adatto a molteplici applicazioni industriali quali:
- Controlli dimensionali di pezzi meccanici di media e grande taglia.
- Ispezioni non distruttive di componenti ad alta densità e complessi.
- Analisi di pale turbine, teste motore, carter e assemblaggi critici.
- Verifica di qualità in processi produttivi ad alta complessità.
- Supporto a ricerca e sviluppo nel campo metallurgico e automotive.
Integrazione e supporto

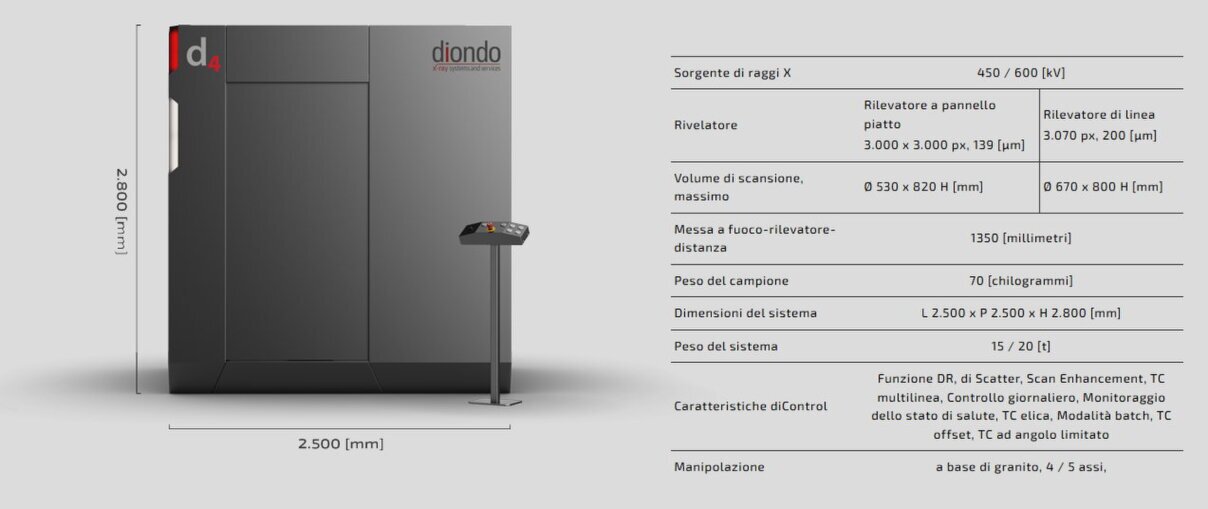

Il sistema è progettato per un’integrazione plug&play semplice nell'ambiente di lavoro, grazie a un ingombro contenuto con dimensioni di 2,5 m di lato per 2,8 m in altezza.
Diondo offre anche supporto e consulenza per test di fattibilità e configurazioni personalizzate, assicurando soluzioni su misura per ogni esigenza.
