Impianto Diondo d1

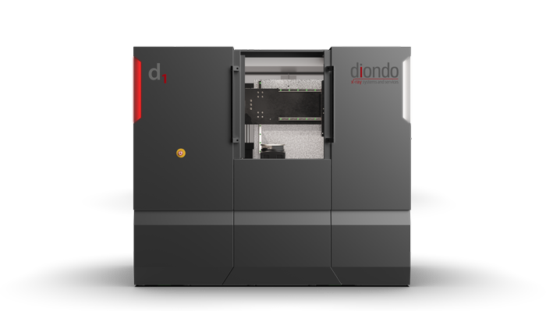

Diondo d1 - Sistema Micro CT ad Alte Prestazioni
Il Diondo d1 è un sistema micro CT compatto e all’avanguardia, progettato per l'analisi e la misurazione di componenti di piccole e medie dimensioni con precisione eccezionale.
Grazie a una sorgente a raggi X ad alta potenza da 240 kV e 80 W, il Diondo d1 garantisce una risoluzione fino a quattro volte superiore rispetto ai sistemi convenzionali, riducendo contemporaneamente i tempi di scansione.
La sua manipolazione di precisione in granito assicura stabilità termica e rigidità per risultati ripetibili nel tempo. Ideale per applicazioni in ambiti quali i materiali compositi, la metrologia industriale e la manifattura additiva di alta precisione, questo sistema è perfetto per industrie quali automotive e aerospaziale.
La capacità di esaminare materiali complessi, anche in elettro-mobilità, rende il Diondo d1 uno strumento di riferimento per il controllo qualità non distruttivo.
Con un campo di scansione fino a 300 mm di diametro e 500 mm di altezza, e un peso di campioni fino a 20 kg, offre grande versatilità e affidabilità.
.
Punti di Forza del Diondo d1
- Risoluzione eccezionale con sorgente a raggi X da 240 kV e 80 W.
- Riduzione del tempo di scansione fino a quattro volte rispetto ai sistemi tradizionali.
- Manipolatore in granito ad alta precisione con stabilità termica.
- Ampio campo di scansione fino a 300 mm di diametro e 500 mm di altezza.
- Capacità di analisi di materiali complessi, inclusi metalli e compositi.
- Conforme alla normativa VDI/VDE 2630 per misurazioni di alta precisione.
- Interfaccia software avanzata di controllo con funzionalità di scansione helix e batch mode.
Download Cataloghi
Sistema Diondo d1: Precisione e Versatilità per l'Individuazione e la Misurazione Non Distruttiva
Il Diondo d1 rappresenta un notevole passo avanti nella tecnologia di tomografia computerizzata industriale (CT), studiato per soddisfare le esigenze delle analisi tridimensionali di componenti di piccole e medie dimensioni.
Questo micro CT combina alta potenza e precisione, offrendo agli operatori industriali un sistema affidabile sia per misurazioni metrologiche sia per ispezioni non distruttive, garantendo risultati dettagliati e ripetibili.
Innovazione Tecnologica
Al cuore del sistema Diondo d1 si trova una sorgente a raggi X con una potenza di punta di 80 watt e una tensione di 240 kV, che consente di ottenere immagini con una risoluzione fino a quattro volte superiore rispetto ai sistemi tradizionali durante lo stesso intervallo di tempo.
In alternativa, mantenendo lo stesso livello di risoluzione, i tempi di scansione possono essere drasticamente ridotti, aumentandone così l’efficienza produttiva.
Questa potenza permette anche di analizzare materiali impegnativi, come metalli ad alta densità e compositi utilizzati nell’elettro-mobilità, aprendo nuove possibilità di controllo qualità.
Manipolazione di Precisione
Un altro punto di forza è il manipolatore in granito ad alta precisione che offre una rigidità eccezionale e una stabilità termica prolungata nel tempo, garantendo accuratezza nelle misurazioni anche dopo molti anni di utilizzo intensivo.
Dotato di assi con scala di vetro, il sistema assicura una riproducibilità delle misurazioni che soddisfa la norma VDI/VDE 2630-1.3, standard fondamentale per le applicazioni metrologiche più esigenti.
Campo di Scansione e Capacità dei Campioni
Il Diondo d1 è progettato per esaminare pezzi con diametro massimo di 300 mm, altezza fino a 500 mm e peso fino a 20 kg, permettendo a specialisti e tecnici di trattare una vasta gamma di dispositivi industriali.
Questa dimensione copre ampiamente le necessità di settori come l'automotive, l’aerospaziale e la manifattura additiva, dove componenti complessi necessitano di analisi dettagliate senza essere danneggiati.
Applicazioni Industriali
Il sistema Diondo d1 trova campo in molteplici settori, tra cui:
- Additive Manufacturing: Per la verifica di parti stampate in 3D con elevata precisione, fondamentale per applicazioni aerospaziali e Automotive.
- Scienza dei Materiali: Individuazione di difetti in compositi, come orientamenti errati delle fibre o danni d'impatto, fattori critici che possono determinare il fallimento prematuro.
- Metrologia Industriale: Misurazioni rapide e accurate di geometrie complesse e superfici difficili da ispezionare con metodi ottici, inclusi materiali trasparenti o superfici lucidate.
Caratteristiche del Software di Controllo
Il Diondo d1 è equipaggiato con un software di controllo avanzato che include modalità di scansione elicoidale (helix CT) e batch mode per ottimizzare i cicli di produzione e ispezione.
Funzioni quali il controllo quotidiano automatico, il monitoraggio della salute del sistema e opzioni di estensione del campo di vista assicurano un’operatività continua e affidabile.
Conclusioni
Il Diondo d1 rappresenta una soluzione ideale per le aziende industriali che richiedono un sistema di tomografia computerizzata micrometrica che combini massima precisione, velocità ed efficienza.
La sua capacità di analizzare materiali complessi con alta risoluzione lo rende uno strumento imprescindibile nel controllo qualità moderno, contribuendo al miglioramento della produzione e alla sicurezza dei prodotti finali.
