CABINE E IMPIANTI PER RADIOSCOPIA INDUSTRIALE - MU 60 AE

CND - Controlli non Distruttivi > Tomografia ad Alta Potenza > > Schede Yxlon

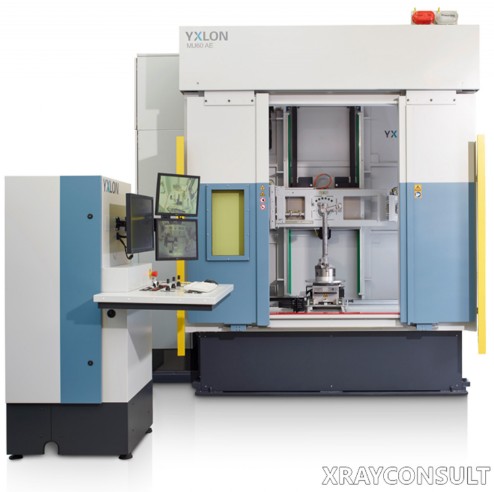

MU 60 - AE


Sistema industriale di ispezione a raggi-X e CT
per l'industria aerospaziale e di fonderia

YXLON MU60 AE è un sistema compatto per l'ispezione in radioscopia e tomografia computerizzata (CT) progettato per applicazioni aerospaziali e fonderia (automobilistico). L'ispezione flessibile 2D e 3D dei difetti da fusioni e dei difetti di produzione garantisce la sicurezza di un'analisi sicura e affidabile.

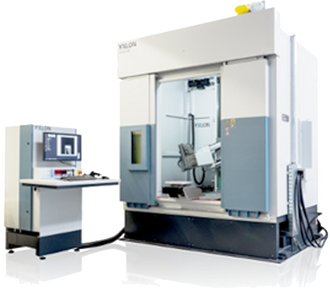

Impianto radioscopico per aeronautica

      • Sistema a raggi X compatto per risultati di ispezione ad alta qualità e affidabilà
      • Funzionalità di scansione CT opzionale per l'analisi tridimensionale
      • Ispezione manuale e programmabile per la radiografia e la tomografia computerizzata
      • Ispezione ADR (riconoscimento automatico dei difetti) per applicazioni di fonderia
      • Soluzioni customper essere adattata alle vostre esigenze speciali
      • Conforme agli standard aerospaziali attuali (DICONDE, ASTM, Linee guida di MAI, Nadcap)



Funzionalità di sistema

L'MU60 AE è un'ottima soluzione per un'ampia gamma di applicazioni nell'industria aerospaziale e automobilistica, quali metalli leggeri, parti in fusione di leghe speciali, plastica e saldature.
Il sistema è stato progettato appositamente per soddisfare rigorose linee guida di sicurezza e di qualità del settore aerospaziale. Per garantire una qualità accettabile nelle ispezione dei componenti critici e per la sicurezza, MU60 AE è conforme ai requisiti degli attuali standard industriali quali MAI, Nadcap, ASTM e DICONDE.
Le immagini nitide delle immagini radiografiche 2D possono essere gestite dalla nostra opzione di tomografia computerizzata (CT), che consente l'analisi dei difetti nel volume o visualizzati in fette (slice) tridimensionali.
Con l'alta visibilità dei dettaglio e qualità d'immagine brillante, è possibile rilevare anche i più piccoli difetti nelle geometrie complesse del sistema. È possibile controllare facilmente saldature, fusioni complesse o condotti idraulici, nonché palette di turbina e parti di aeromobili strutturali.
Posizionamento MU60 AE è un sistema flessibile e all'avanguardia, ci sono una serie di opzioni per espandere le tue capacità:

      • YXLON AdResult, uno strumento di archiviazione a lungo termine
      • Analisi con la workstation per la valutazione migliore dell'immagine
      • Lettore di codice a matrice dei dati per il riconoscimento del lotto e componente
      • Asse di inclinazione del pavimento per la massima versatilità

L'MU60 AE è adatto anche per l'ispezione di parti in fusione di fonderia come nel settore automobilistico. Facoltativo TrueInspect ADR (riconoscimento automatico dei difetti) rende le ispezioni più agevoli e più efficaci.
Aggiunge l'alta precisione di una scansione CT e anche le più piccole anomalie possono essere rilevate in modo affidabile. Ciò è particolarmente utile nelle parti critiche di sicurezza come i sistemi di frenatura, che richiedono un livello più elevato dei dettagli visibili per soddisfare le specifiche di sicurezza e di qualità del produttore.



Dati Tecnici
Attributo
Composizione
(standard 225 kV)
Composizione
(XL 225 kV)
Peso Massimo Campione
60 [kg] (opt. 200 kg)
60 [kg]  (opt. 200 kg)
Dimensione Impianto
2250 x 1850 x 2750 [mm]
2700 x 2100 x 3350 [mm]
Peso Impianto
~ 6,5 [t]
~ 10 [t]
Dimensioni max. campione [mm]
600 x 900 [mm]
800 x 1500 [mm]
Dimensione Ispezione CT (3D) Diam. x Altez.
~150 x 150 [mm]
~160 x 150 [mm]
Distanza Focus-Detettore (FDD)
695 - 995 [mm]
945 - 1245 [mm]
Tubo raggi-X
160 - 320 [kV]
160 - 320 [kV]
Area Detettore attiva
1792 x 2176 [px]
1792 x 2176 [px]






.
-
