CABINE E IMPIANTI PER RADIOSCOPIA INDUSTRIALE - W 126 G

PRODOTTI E ACCESSORI > Cabine Radioscopia & Tomografia > Schede Yxlon

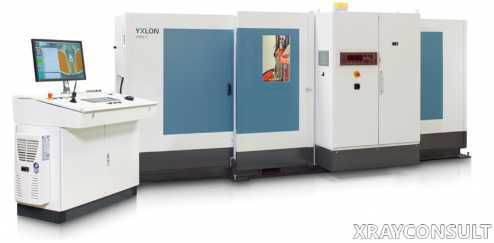

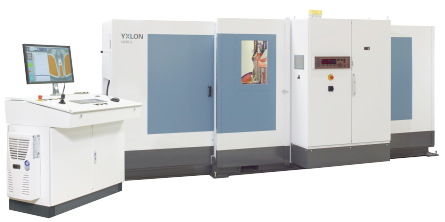

YXLON WI26 G

Il nuovo impianto per  l'ispezione ai raggi-X per ruote in lega leggera
YXLON WI26 G è il nostro ultimo sistema di ispezione a raggi X in linea per le ruote in lega. Utilizzando il nostro nuovo Flat Panel digitale combina l'ispezione delle ruote ad alta velocità con una qualità d'immagine eccezionale.
Impianto di radioscopia ad alta velocita per ruote in lega leggera



      • Decisioni affidabili di ispezione basate sulla qualità dell'immagine eccezionale
      • Controllo delle ruote ad alta velocità delle ruote più pesanti con il nostro nuovo manipolatore a pinza
      • Software di ispezione automatica per una decisione di ispezione affidabile e oggettiva e bassi numeri pseudo rifiuti
      • Porte girevoli in entrata / uscita per un elevato rendimento con il massimo tempo di attività e costi di manutenzione minimi
      • Calibrazione automatica, eliminando la necessità di una frequente manutenzione del programma
      • Integrazione completa nell'impianto per processi efficienti e confortevoli















Ruote 17"


Ruote 19"

Funzionalità di sistema

WI26 G è il nostro sistema di ispezione a raggi X in linea più avanzata per le ruote in lega leggera, combinando l'ispezione delle ruote ad alta velocità e la qualità delle immagini eccezionali. Il WI26 G è dedicato all'ispezione automatica con software che offre decisioni oggettive e affidabili e un minimo di falsi scarti.

Il sistema è stato progettato per la massima disponibilità in funzionamento in linea 24 ore su 24 e costo minore della proprietà a causa dei minori requisiti per la manutenzione.

WI26 G offre brevi tempi di ciclo per il tuo mix di prodotti:

      • Meno di 20 secondi per l'ispezione di un esempio 7x17 "ruota con 5 raggi (che sono quasi 1.5M ruote all'anno)
      • Un breve ciclo di 22 sec per una ruota da 8x19 "con 7 raggi.

La nuova tecnologia di manipolazione della pinza supporta una gamma di ruote da 13 "a 26" con larghezza massima di 430 mm e peso fino a 50 kg. E il nostro rilevatore YXLON Panel 460 offre la migliore qualità dell'immagine con risoluzione dinamica a 16 bit e un'ampia area attiva di 300 mm x 300 mm, che consente di risparmiare tempo di ispezione a causa di un numero minimo di proiezioni necessarie.

Il nuovo sistema di bloccaggio girevole consente un rapido movimento in / out per l'avanzamento delle ruote ad alto livello con un minimo di usura delle parti.

WI26 G è dotato di un piccolo ingombro con ampie porte di apertura con un accesso ai servizi di manutenzione e può essere completamente integrato nei processi delle tue ruote:

      • La stazione di controllo fornisce i risultati dei raggi X direttamente a monte dell'impianto per modificare i parametri ai impianti di produzione
      • Il server Statistics fornisce dati per il miglioramento continuo della qualità di produzione
      • La stazione di revisione consente di massimizzare l'efficienza di ispezione


Dati Tecnici
Attributo
Composizione
Dimensione Campione
Diametro: 660 mm max.
Larghezza Totale: 430 mm max.
Peso Massimo Campione
50 [kg]
Dimensione Impianto
4840 x 2340 x 2150 [mm]
Pixel Pitch
200 [micro]
Risoluzione
16 [bit]
Tempo ciclo
esempio: 20 [Sec.] per una ruota 7J x 17"
Tubo raggi-X
160kV / 1000 W
Area Detettore attiva
300 x 300 [mm]
