CABINE E IMPIANTI PER CONTROLLO DI RADIOSCOPIA INDUSTRIALE - MU 80

CND - Controlli non Distruttivi > Tomografia ad Alta Potenza > > Schede Yxlon

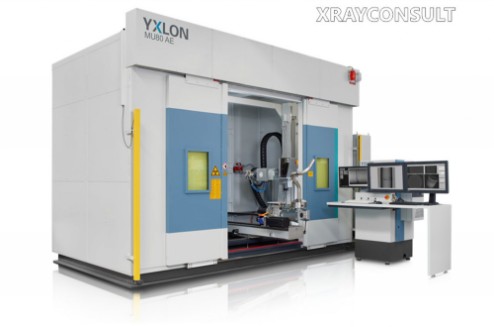

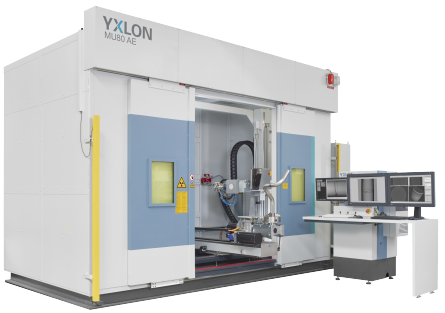

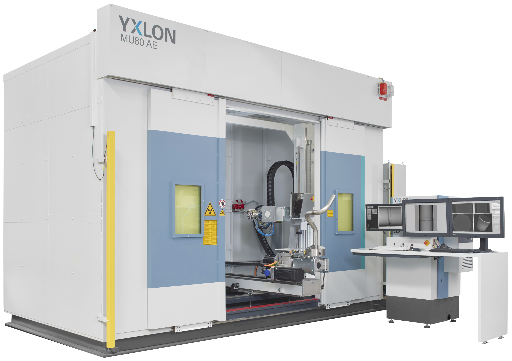

MU 80 - AE


Sistema di controllo a raggi X e CT per grandi parti aerospaziali

YXLON MU80 AE è un sistema a raggi X industriali e di tomografia computerizzata progettato per l'ispezione di grandi parti aerospaziali.
L'asse a nove movimenti del sistema e la cabina spazioso offrono un elevato grado di flessibilità.


Impianto raggi-x per componenti di grosse dimensioni


      • La grande cabina spaziosa offre un'eccellente accessibilità
      • Movimento sincronizzato del tubo e del rivelatore
      • Rilevamento del rivelatore per la migliore qualità dell'immagine
      • Protezione anticaduta attiva
      • Tubo a raggi X FeinFocus per immagini a raggi X e CT ad alta risoluzione
      • Ispezione allungata delle parti senza cuciture usando HeliExtend per CT
      • Sistema personalizzabile per soddisfare le vostre esigenze specifiche di applicazione



Funzionalità di sistema

L'MU80 AE è un'ottima soluzione per la valutazione del campione, la lavorazione in serie e l'ispezione di serie di grandi parti aerospaziali. Questo sistema flessibile ai raggi X industriale, può ospitare componenti voluminosi con una dimensione massima di 800 mm di diametro e 1500 mm di altezza e un peso del pezzo fino a 100 kg, utilizzando un robot di carico motorizzato. Una porta divisa consente brevi tempi di carico e scarico e migliora l'efficienza dell'ispezione.
L'ispezione radiografica 2D con sequenze facili da programmare può essere abbinata alla nostra opzione di tomografia computerizzata (CT), che consente l'analisi dei difetti nel volume e effettuare slice tridimensionali. Il tubo a raggi-X FeinFocus e il rivelatore raffreddato a 16" offre immagini a raggi X ad alta risoluzione, e un alto contrasto di scansioni CT di alta qualità e sono supportati da un'analisi avanzata del software per una precisa rilevazione!
Piani di ispezione automatizzati con più viste possono essere condotte senza l'interazione umana. Basta caricare e premere il pulsante di avvio.
Uno spettro di opzioni migliora ulteriormente le efficienze del processo:

      • Stazione di revisione per un flusso di lavoro efficiente di ispezione
      • HeliExtend per CT di parti verticalmente allungate senza effettuare sovrapposizione dell'immagine
      • Inclinazione asse +/- 60 ° specificamente per l'ispezione dei condotti e dei tubi

Per garantire una qualità accettabile di ispezione dei componenti critici per la sicurezza, l'MU80 AE è conforme ai requisiti degli standard del settore aerospaziale in vigore come MAI, Nadcap, ASTM e DICONDE.
La tecnologia del tubo di YXLON per una lunga durata e un elevato tempo di impiego del sistema è un presupposto per risultati ripetibili e affidabili. MU80 AE è personalizzabile per soddisfare le vostre esigenze speciali di applicazione.




.
-
