CABINE E IMPIANTI PER RADIOSCOPIA INDUSTRIALE - MU 56 TB

Prodotti > Controlli non Distruttivi (CND) > Tomografia ad Alta Potenza > > Schede Yxlon
.
MU 56 TB
.

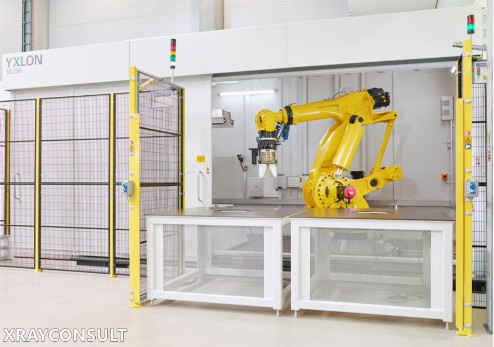

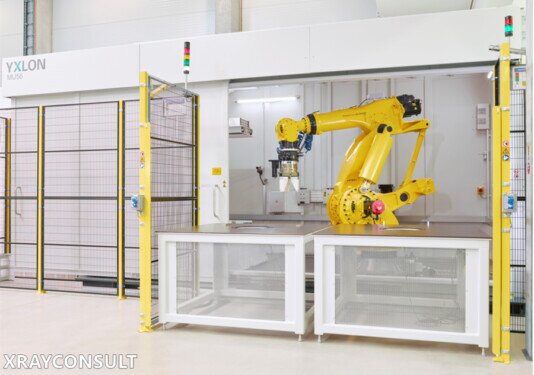

Sistema robotico per ispezione a raggi-X industriali di palette per turbine

YXLON MU56 TB è un sistema industriale a raggi X sviluppato per test non distruttivi delle palette per turbina. L'esecuzione automatica del programma assicura che l'ispezione in serie delle lame delle turbine è coerente ed efficiente. Questo sistema robotico può essere facilmente integrato nel processo di produzione aerospaziale.

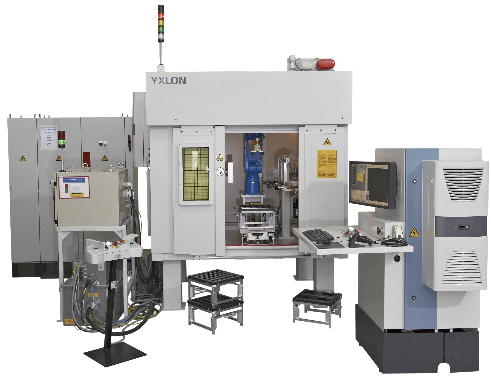

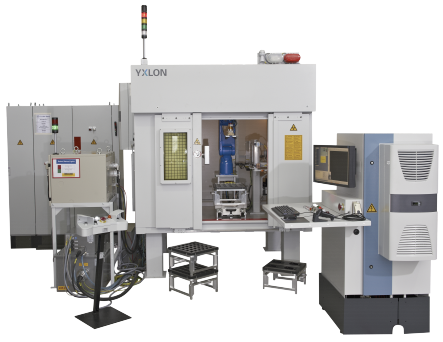

Impianto per controllo palette per turbine a raggi-x



      • Sistema a raggi X compatto per l'ispezione in serie delle palette per turbine
      • Controllo automatico a raggi X senza interazione dell'operatore
      • Dotata di TrueInspect ADR (riconoscimento automatico dei difetti) come opzione
      • Sistema di riconoscimento facoltativo per l'identificazione delle parti o il riconoscimento del tipo di pallet
      • Soluzione personalizzabile per soddisfare le vostre esigenze specifiche per l'aerospaziale
      • Soluzione allineata agli attuali standard industriali, ad esempio ASTM, DICONDE, Nadcap, MAI




Funzionalità di sistema

Il sistema robotizzato MU56 TB è stato progettato per testare le palette delle turbine per il settore aerospaziale. Il sistema soddisfa gli standard industriali più severi per le parti critiche di sicurezza, tra cui ASTM, MAI e Nadcap, ed è conforme a DICONDE. La manipolazione delle parti ispezionate viene gestita da un robot industriale, garantendo un posizionamento esatto e tempi di ciclo veloci.

Un tubo a raggi X variofocus e un rivelatore digitale a schermo piatto si combinano per offrire una qualità di immagine eccezionale. E per applicazioni che richiedono la massima risoluzione, la dimensione del punto focale variabile del sistema è indispensabile. Insieme queste caratteristiche soddisfano i requisiti necessari per soddisfare i più elevati standard di sicurezza aerospaziale, aumentando contemporaneamente l'efficienza e la qualità del processo produttivo.

Il software YXLON PXV5000 è un elemento centrale della TB MU56 e garantisce il controllo automatico del sistema. Il nostro software IMAGE 3500 è facile da usare e offre una vasta gamma di strumenti di miglioramento dell'immagine. Le procedure di test come ASTM E2737 vengono eseguite automaticamente e possono essere facilmente documentate, segnalate e condivise.

Massimizza la tua efficienza con sistemi di riconoscimento del tipo di componenti / pallet opzionali e aggiunge stazioni di controllo per la valutazione dell'immagine. Includi il nostro strumento di archiviazione e statistica a lungo termine AdResult, uno dei completi di opzioni progettate per ottimizzare il flusso di lavoro e di ispezione.

La MU56 TB può essere adattata in base alle proprie esigenze specifiche per l'aerospaziale.



Dati Tecnici
Attributo
Composizione
Peso Massimo Campione
2 [kg]
Dimensione Impianto
2250 x 1850 x 2750 [mm]
Peso Impianto
~ 10 [t]
Dimensioni max. campione [mm]
~200 x 80 x 80 [mm]
Dimensione Pitch
200 [micro]
Risoluzione Bit
16 [Bit]
Tubo raggi-X
225 [kV]
Area Detettore attiva
1024 x 1024 [px]





.
-
