IMPIANTO RX - MU 231
Il più popolare sistema di ispezione a raggi X del mondo
per le ruote in lega leggera
Il sistema a raggi X per ispezione a rulli in linea YXLON MU231 per ruote in fusione di leghe offre un'accurata affidabilità ad alta velocità alla massima durata. Il riconoscimento automatico dei difetti garantisce la massima efficienza e risultati ben documentati e obiettivi di valutazione della qualità.

- Più di 250 sistemi venduti in tutto il mondo
- Alta durata funzionamento dal 95% - 98% con un minimo di manutenzione
- Ispezione automatica usando il software AI per una decisione di ispezione oggettiva affidabile e bassi numeri pseudo rifiuti
- Integrazione completa nell'impianto per processi efficienti e confortevoli

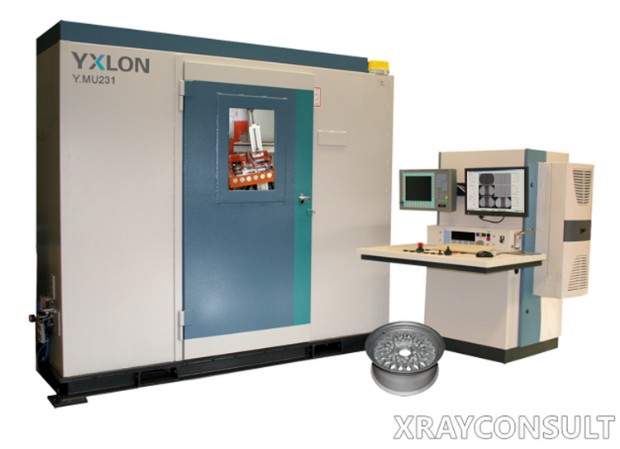

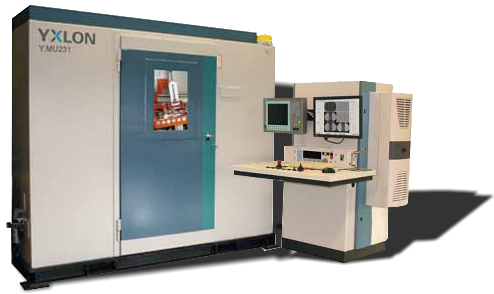

YXLON - Impianto di radioscopia industriale - Y.MU231
Impianto di radioscopico per il controllo di ruote in lega leggera
Funzionalità di sistema
Con il MU231 raggiungerete un elevato tempo di impiego (più del 95%) con un minimo di manutenzione. Il sistema di trasporto "Shuttle-conveyor system" unico e la "L-Chain" brevettata consente tempi brevi di ciclo, ad es. 26 sec per una tipica ruota 6Jx16 "(MU231XL: 28 sec) con intensificatore di immagini digitali. E l'ispezione automatica con il software AI (facoltativo) ti dà decisioni di ispezione affidabili e obiettive con un tasso minimo di pseudo rifiuto.Supporta un'ampia gamma di ruote:
- Ruote 4J x 12 "a 12J x 20" (diametro massimo: 560 mm) di larghezza massima di 350 mm e fino a 25 kg.
- MU231 XL è disponibile per ruote fino a 12J x 24 '' (diametro massimo 650 mm) di larghezza massima 400 mm e fino a 50 kg.
Sono disponibili le singole opzioni di catena di imaging:
- Rilevatore digitale del pannello YXLON 460 per un'immagine di qualità più elevata e risultati di ispezione più stabili
- Intensificatori economici dell'immagine analogica e digitale (disponibili in diametri 9 e 12 ")
MU231 può essere completamente integrato nei processi dei vostri impianti. La stazione di pressufione a monte riceve i risultati dei raggi X direttamente per un rapido feedback sui nuovi lotti. Il server delle statistiche fornisce dati per un miglioramento continuo della qualità di produzione. E la stazione di controllo consente di massimizzare l'efficienza di ispezione.
Dati Tecnici | ||
Attributo | Composizione (standard) | Composizione (XL) |
Dimensione Campione | 4J x 12" a 12J x 20" Ruote | 4J x 12" a 12J x 24" Ruote |
Peso Massimo Campione | 25 [kg] | 50 [kg] |
Dimensione Impianto | 3200 x 2400 x 2400 [mm] | 4400 x 2800 x 2400 [mm] |
Pixel Pitch | Intensific. d'immagine Digitale: 300 [mm] Intensific. d'immagine Digitale: 200 [mm] | Intensific. d'immagine Digitale: 300 [mm] Intensific. d'immagine Digitale: 200 [mm] |
Risoluzione | Intensific. d'immagine Digitale: 8 [bit] Intensific. d'immagine Digitale: 12 [bit] | Intensific. d'immagine Digitale: 8 [bit] Intensific. d'immagine Digitale: 12 [bit] |
Tempo ciclo | 26 [Sec.] | 28 [Sec.] |
Tubo raggi-X | 160kV / 1000 W | 160kV / 1000 W |
Area Detettore attiva | Intensificator d'immagine: 9" e 12" diam. | Intensificator d'immagine: 9" e 12" diam. |
.
