CABINE E IMPIANTI PER RADIOSCOPIA INDUSTRIALE - MTIS

PRODOTTI E ACCESSORI > Cabine Radioscopia & Tomografia > Schede Yxlon

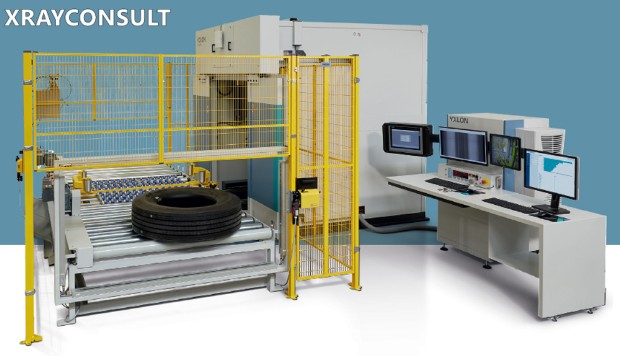

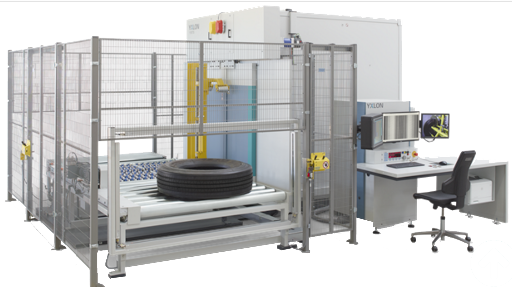

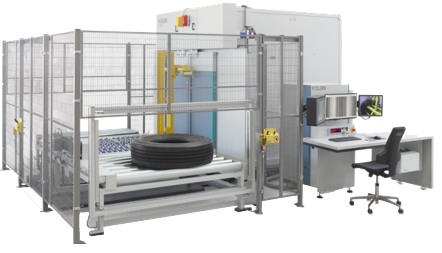

YXLON MTIS
Sistema radiografico più popolare per l'ispezione radiale del pneumatico
Il sistema di ispezione a raggi-X di YXLON "MTIS" per i pneumatici per autovetture e camion radiali soddisfa la necessità di ottenere la massima precisione di imaging e di ispezione e raccoglie preziosi dati statistici di controllo dei processi.
Controllo radioscopico per pneumatici di grosse dimensioni


      • Più di 250 unità vendute in tutto il mondo, la rende la soluzione più popolare
      • Alta durata di funzionamento per un affidabile funzionamento in linea 24 ore / 7 giorni
      • Alta qualità dell'immagine per decisioni di ispezione affidabili
      • Precisione e riproducibilità eccezionali grazie alla manipolazione a 4 mandrini
      • Obiettivo ed efficace ispezione da parte del software automatizzato di riconoscimento del difetto
      • Raccolta di dati preziosi da ciascun pneumatico per il controllo statistico dei processi
      • Rete di servizio in tutto il mondo con servizi personalizzati alle vostre esigenze individuali























Funzionalità di sistema

Il nostro sistema di ispezione a raggi X industriale "MTIS" è la scelta ideale per valutare la qualità di pneumatici radiali 24/7 sulla finitura finale, con un affidabile nel tempo con un esercizio superiore al 95%. Il sistema identifica i difetti e le irregolarità quali

      • Posizionamento non accurato dei componenti strutturali in acciaio
      • Difetti dei componenti, cioè fili sciolti o dog ears
      • Presenza di oggetti estranei

Il rivelatore YXLON "scan 3" offre un'elevata qualità dell'immagine con elevato contrasto come richiesto da ASTM F1035 con risoluzione dinamica a 16 bit. Il manipolatore a 4 mandrini offre precisione e facile riproducibilità dei risultati dell'ispezione. Questa è la base per raccogliere buoni dati statistici. Con il posizionamento verticale di scansione sul manipolatore a 4 mandrini, l'ispezione si ottiene con un minimo di deformazione, anche per pneumatici caldi.

Il software di riconoscimento automatico di difetti consente una valutazione di qualità oggettiva ed efficiente nei limiti specificati e estrae vari dati per il controllo statistico dei processi per ogni pneumatico, ad es. i dettagli di costruzione interna che consentono di misurare la qualità della produzione - un ruolo importante nel miglioramento continuo della produzione.

Sono disponibili due configurazioni di MTIS:

      • YXLON MTIS Prestazioni per ispezione in linea (pneumatici per autovetture o pneumatici)
      • YXLON MTIS Advanced per il caricamento manuale

La nostra rete di servizi a livello mondiale offre servizi su misura per le vostre esigenze individuali. Lavoriamo per migliorare continuamente il sistema MTIS per soddisfare i più recenti requisiti del settore, che ti aiuta a ottenere una massima affidabilità e un eccezionale tempo di impiego.

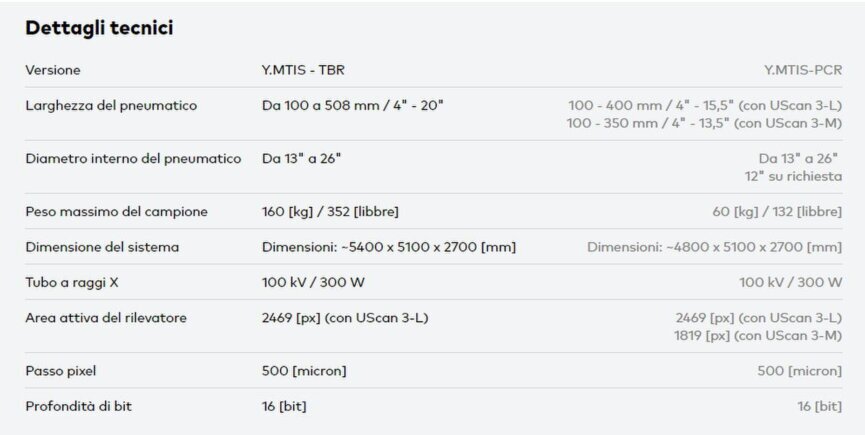

Dati Tecnici
Attributo
Composizione
(TBR)
Composizione
(PRC)
Composizione
(Advanced)
Dimensione campione
pneumatici 13" a 26"
Opzionale: 12" a 26"
pneumatici 13" a 26"
Opzionale: 12" a 26"
pneumatici 13" a 26"
Opzionale: 12" a 26"
Peso Massimo Campione
160 [kg]
60 [kg]
110 [kg]
Dimensione Impianto
5400 x 5100 x 2750 [mm]
4800 x 5100 x 2700 [mm]
3900 x 3200 x2700 [mm]
Potenza tubo raggi-X
100 kV / 300W
100 kV / 300W
100 kV / 300W
Area attiva detettore
2469 [px] (con UScan 3-L)
2469 [px] (con UScan 3-L)
1819 [px] (con UScan 3-M)
2469 [px] (con UScan 3-L)
1819 [px] (con UScan 3-M)
Dimensione Pixel
500 [mm]
500 [mm]
500 [mm]
Risoluzione Bit
16 [bit]
16 [bit]
16 [bit]
Tempo ciclo
25 [Sec.]
22 [Sec.]
