IMPIANTO UX20 - NUOVO IMPIANTO DI TOMOGRAFIA INDUSTRIALE COMPUTERIZZATA

Controlli Non Distruttivi (CND) > Tomografia ad Alta Potenza > > Schede Yxlon
.

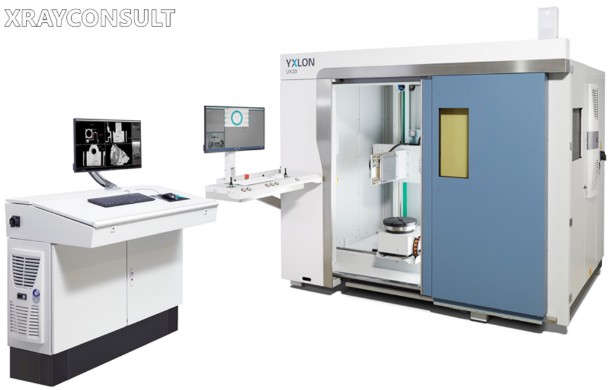

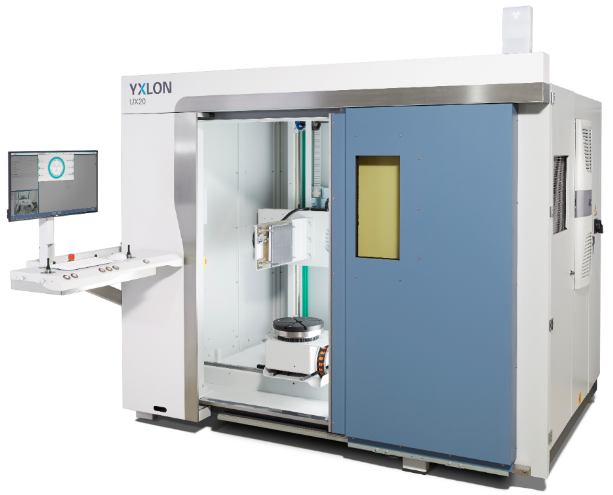

YXLON UX20
.

UNA NUOVA ESPERIENZA DI QUALITA'

Yxlon International ha lanciato il suo nuovo
impianto UX20
con un concetto operativo completamente rinnovato,
l'innovativo sistema di radiografia digitale universale è il CT YXLON UX20.

Nell'ambito di una straordinaria campagna online, Yxlon International ha lanciato il 14 maggio 2020 con il suo nuovo sistema di radiografia digitale "RD" e Tomografia "TC" universale denominato YXLON UX20.
E' stata superata la conoscenza specialistica dei raggi-X, anche il personale non addestrato può facilmente ottenere risultati di test ottimali. Ciò è reso possibile dalla piattaforma software YXLON Geminy, che ha vinto il "German Innovation Award 2018". Una navigazione intuitiva nei menu, e numerose preimpostazioni da la possibilità di passare senza interruzioni dalla radioscopia alla tomografia computerizzata garantindo sequenze di test perfetti che possono essere eseguite rapidamente e facilmente con joystick e pulsanti.
Con il suo nuovo design compatto, UX20 è stato progettato appositamente per l'uso in ambienti difficili come le fonderie, l'industria automobilistica e aerospaziale.
I componenti del sistema come il generatore, il gruppo di raffreddamento e il cavo ad alta tensione sono integrati interamente nella cabina e allo stesso tempo facilmente accessibili per i lavori di manutenzione.
UX20 è ideale per testare getti, saldature, componenti in plastica e ceramica, nonché leghe speciali. Grazie alle funzioni CT estese, è possibile controllare in modo affidabile parti di dimensioni fino a 800 mm di diametro e 1100 mm in altezza.


Covid 19 - Flatscan DF80 per report rapido per report forense
UNA NUOVA ESPERIENZA DI ISPEZIONE
INTERFACCIA UTENTE
La premiata interfaccia utente Geminy consente un'ispezione semplice, sia per le esigenze di ispezione 2D che 3D.
I nostri flussi di lavoro efficienti con automazione, procedure guidate e impostazioni predefinite guidano l'utente. Dal principiante all'esperto, tutti i livelli scopriranno controlli intuitivi.

QUALITA' DELL'IMMAGINE
L'operatore prende decisioni di ispezione coerenti con la nostra catena di immagini ottimizzata. Unisce il tubo a raggi X, il rivelatore e l'elaborazione delle immagini per fornire una qualità dell'immagine di riferimento.

PARTI DI ISPEZIONE TIPICHE PER UX20
        • componenti automobilistici e aerospaziali
        • getti
        • strutture saldate
        • materie plastiche
        • leghe speciali
        • ceramica

ACCESSIBILITA'
La facile ispezione è la somma di molte parti. La scrivania dell'operatore, ad esempio, ha gli elementi essenziali di cui hai bisogno. È inoltre possibile variare l'altezza della scrivania per adattarsi al funzionamento da una posizione seduta o in piedi.

MANUTENIBILITA'
Il sistema può essere posizionato in piccoli angoli grazie al suo ingombro ridotto e all'altezza ridotta. Con accesso da due lati, la manutenzione è senza problemi. Anche il radiatore e il generatore sono posizionati in modo sicuro internamente per evitare danni da ambienti difficili e migliorare i tempi di attività.


APPLICAZIONI TIPICHE PER UX20
        • garanzia di qualità e analisi dei materiali
        • analisi dei guasti come difetti, porosità, crepe, inclusioni
        • controllo del montaggio
        • misure di strutture interne
        • ispezione di piccole produzioni seriali
        • controllo di processo

.
VIDEO



ISPEZIONE MANUALE
Abbiamo progettato il sistema UX20 da zero per un'ispezione con i raggi-X rapida e semplice dei componenti.
L'ispezione 2D è davvero semplice: inserire il componenti e chiudere la porta. Con la nostra veloce soluzione pratica con un solo pulsante. Il sistema può spostarsi automaticamente e mostrarti velocemente una buona immagine a raggi-X iniziale. I pulsanti chiari, con i joystick della console, consente all'operatore di concentrarsi sulla parte più importante, l'immagine utilizzando la modalità di analisi per arrivare fino ai dettagli con un potente zoom, annotazioni e misurazioni.

ISPEZIONE AUTOMATICA
L'impostazione di test ripetibili tramite una routine di lavoro per l'ispezione è facile come l'ispezione manuale in 2D. Durante l'esecuzione dell'ispezione automatica, tutte le interazioni non essenziali sono state rimosse per creare una modalità di istruzione semplice. Provalo, l'ispezione non è mai stata così semplice.

CONTROLLI PRESTAZIONALI DEL SISTEMA
A volte, vuoi sapere quanto è buono il tuo sistema di ispezione a raggi-X. Per  Questo, offriamo una serie di controlli delle prestazioni riferiti a standard internazionali come ASTM E1695 o VDI2630 parte 1.3. Eseguirli è semplice con i nostri processi di lavoro automatici.

PIATTAFORMA SOFTWARE GEMINY

Geminy è il premiato software di interfaccia utente di Yxlon in esecuzione su tutti i nostri ultimi prodotti. Il più importante obiettivo della progettazione è di aiutarti a completare l'attività di ispezione il più facilmente possibile. Questo inizia con l'avere un singolo software per tutti i processi di lavoro. Non importa se si esegue un'ispezione manuale 2D ad hoc, insegnare o eseguire una sequenza automatica: tutti sono basati sul software Geminy, l'unico programma software per tutte le tue esigenze.
Diversi livelli di utenti possono semplificare le loro attività; a partire dal l'operatore quotidiano che lavora con parametri preimpostati e compiti predefiniti, all'esperto che li mette in atto. Uno sguardo al monitoraggio delle funzionalità è sufficiente per analizzare rapidamente le condizioni e le prestazioni del sistema.
Nel caso in cui qualcosa sia anormale, la soluzione è generalmente effettuata con un clic a distanza.

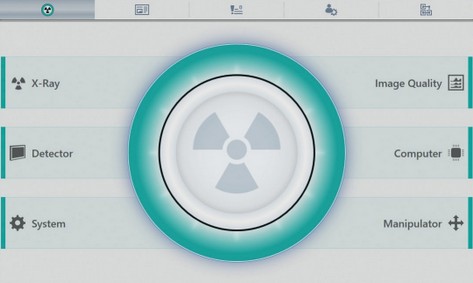

Il monitor della salute di Geminy mostra le condizioni attuali del sistema.

MOTORE DI SERVIZIO 4.0

Per supportare il successo dei nostri sistemi, abbiamo creato
il nostro Service Engine 4.0 incluso nel sistema, ad ogni problema tecnico crea la risoluzione giusta unita ad una alta efficienza economica. Questo motore guida il nostro servizio, i nostri processi e i nostri partner per rilevare e correggere guasti in modo rapido e affidabile per mezzo di un accesso remoto o durante le visite in loco.

VANTAGGI DA
    • Sicurezza operativa garantita;
    • Massima disponibilità del sistema;
    • Tempi di riparazione ridotti al minimo;
    • Controllo completo dei costi del ciclo di vita;
    • Lunga durata del prodotto;
    • Mantenimento della capacità di misurazione della
metrologia come i sistemi [FF20 / 35 CT Metrology];

Il nostro approccio basato su moduli come performance e gli aggiornamenti delle funzionalità ti consentono di adattarti alle esigenze future, tutele e salvaguarda l'investimento iniziale
estendendo la durata del prodotto.










SPECIFICHE TECNICHE

CABINA IMPIANTO
Potenza Cabina                                                160 kV                             225 kV
Larghezza                                                                           2.550 mm
Profondità 1)                                                                      1.770 mm
Altezza, operazione                                                           2.350 mm
Altezza, trasporto                                                              2.150 mm
Peso                                                                    4.300 kg                       5.300 kg
Collegamento alla rete                                      230 V ± 10%, 50/60 Hz, 1N PE
Consumo energetico, massimo                                       3,8 kVA
Dose rate, massimo 2)                                                      1 µSv/h
1) solo armadio, aggiungere 900 mm per la console operatore
2) a 100 mm di distanza dalla superficie dell'armadio

MANIPOLATORE
Peso massimo del componente                                      100 kg
Angolo di inclinazione arco a "C" 1)                                 ± 55 °
Tavola girevole, Ø 2)                                                         300 mm
Apertura della porta di carico, (larg.x altez.).          840 x 1.625 mm
1) angolo massimo sul rivelatore Y.Panel 4343DXi
2) Tavola girevole da 600 mm opzionale

DATI E DIMENSIONI MECCANICHE
                                                                Y.Panel 2323HB          Y.Panel 4343DXi
Area attiva                                                 230 x 230 mm             430 x 430 mm
Pixel pitch                                                     179 µm                           139 µm
Distanza rilevatore-fuoco (FDD)              900 mm                         1.150 mm
Dimensione componente max.   Ø710x1.090mm (h)   Ø830x1.100mm (h)
Area di ispezione 2D                      Ø710x1.090mm (h)   Ø800x1.100mm (h)
Area di ispezione CT di base         Ø190x165mm (h)      Ø340x280mm (h)
Area di ispezione estesa CT 1) 2)    Ø315x1.090mm (h)   Ø540x1.100mm (h)
1) richiede un PC di analisi professionale
2) Artefatti tra orizzontale scansioni di pochi mm sono normali

SORGENTE RAGGI-X
                                                  Y.TU160-D06        Y.TU160-D04     Y.TU225-D04
Energia, massima                        160 kV                    160 kV                  225 kV
Potenza, massima                   800/1.800W.          640/640W.        800/1.800W
Dimensione focale 1)                    0.4 / 1mm                1/1mm                0.4/1mm
1) secondo EN12543


ISPEZIONE CON TOMOGRAFIA COMPUTERIZZATA
Con la vasta gamma di sistemi di ispezione CT, puoi contare su una suite di funzionalità potenti per la tomografia computerizzata.
Con ScanExtend, le semplici procedure guidano l'utente nelle varie fasi per scansionare anche le parti più grandi del sistema.
Con FlexCenter, le sezioni e le aree di interesse più difficili possono essere configurate rapidamente, consentendo di svolgere le attività nel minor tempo possibile.
-
