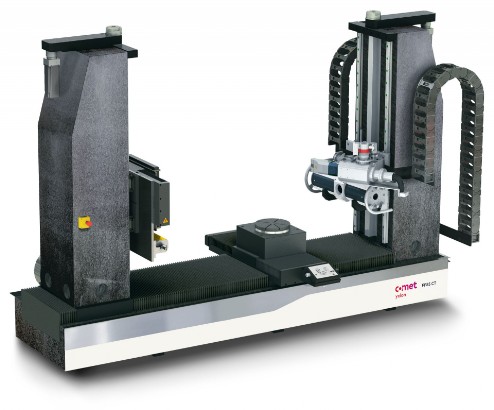

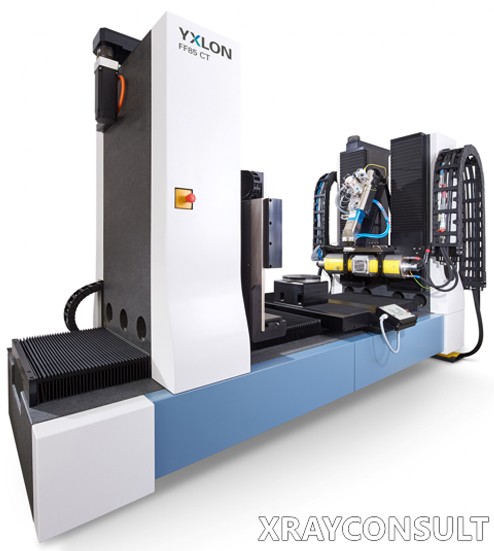

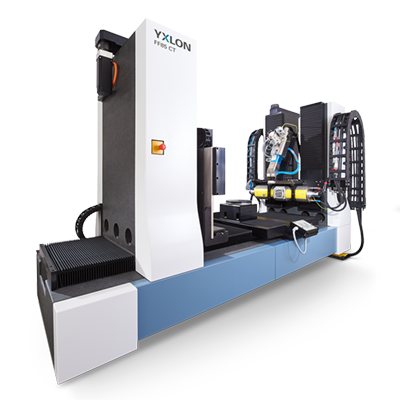

IMPIANTO RX - FF 85
Sistema modulare CT industriale per la più ampia gamma di
componenti per tutti i settori dell'industria
L'FF85 CT è un sistema di tomografia computerizzata (CT) altamente versatile e potente che offre una soluzione completa per l'ispezione di una vasta gamma di componenti e materiali.Dotato di un tubo microfocus con una potenza massima di 300kV e un tubo minifocus con una potenza massima di 600kV, insieme a rilevatori a schermo piatto (Flat Panel), questo sistema è in grado di analizzare e visualizzare in modo dettagliato componenti realizzati in alluminio, acciaio, materiali compositi in fibra, moduli meccatronici e molto altro ancora.La versatilità dell'FF85 CT lo rende adatto a diverse applicazioni in una vasta gamma di settori. Può essere utilizzato nell'ambito accademico per progetti di ricerca e sviluppo, nei processi industriali per il controllo della produzione e nell'ispezione di campioni geologici e biologici.L'obiettivo principale di questo sistema è fornire una visualizzazione tridimensionale dettagliata dei componenti, consentendo un'analisi approfondita e precisa.Con l'FF85 CT, è possibile ottenere informazioni essenziali sulla struttura interna dei materiali, rilevare difetti, valutare la qualità del prodotto e ottimizzare i processi di produzione.Grazie alla sua potenza e alle sue capacità avanzate, questo sistema rappresenta una soluzione affidabile ed efficiente per le esigenze di ispezione e tomografia in diversi settori e applicazioni.
- Configurazione a doppio tubo con un rilevatore a schermo piatto di grosse dimensioni;
- Eccellente versatilità grazie alla manipolazione di alta precisione con fino a 7 assi;
- Stabilità della temperatura con manipolazione basata su basamento in granito;
- Funzionamento touchscreen innovativo e intuitivo per un'ispezione rapida;
- Controllo ispezione ampliata con estensione del campo visivo orizzontale, tecniche TC elicoidali e doppia elica;
Funzionalità di sistema
La YXLON FF85 CT è un sistema di tomografia computerizzata ad alta potenza e ad alta risoluzione, ideale per ispezioni di un'ampia varietà di oggetti di piccole e medie dimensioni come:
- Componenti in alluminio, acciaio e super leghe;
- Campioni di produzione additiva;
- Compositi rinforzati con fibre;
- Pezzi stampati ad iniezione di plastica;
- Arte storica e oggetti archeologici;
- Campioni geologici;
- Campioni biologici;
- Moduli meccatronici;
Tomografia Industriale Modulare FF85 - video di esempio e gestione operativo dell'impianto di Tomografia.
Impianto di Tomografia 3D ad alta potenza per applicazione ad alta risoluzione e per componenti massivi.
La YXLON FF85 CT è un sistema di tomografia computerizzata (CT) estremamente potente e versatile, progettato per offrire risultati di ispezione di alta qualità su una vasta gamma di articoli.La sua configurazione unica, che combina un tubo minifocus ad alta potenza, un tubo per microfocus ad alta risoluzione e un rivelatore a schermo piatto di dimensioni generose, consente di ispezionare una varietà di parti diverse contemporaneamente, ottimizzando l'efficienza e riducendo i tempi di ispezione.Il controllo intuitivo del sistema, tramite due touchscreen con grafica intuitiva, rende facile la programmazione dei test, consentendo agli utenti di creare programmi personalizzati con blocchi immagine in serie utilizzando la funzione di trascina e rilascia delle icone.Grazie alle traiettorie CT come "HeliExtend", che utilizzano la scansione elicoidale e il metodo di ricostruzione, è possibile ottenere immagini di alta qualità dall'alto verso il basso, catturando anche campioni allungati con una scansione ad alto ingrandimento.Questo metodo elimina la necessità di cucire immagini e garantisce risultati migliori per le parti di grandi dimensioni.Con la possibilità di selezionare il centro di rotazione della scansione utilizzando la "rotazione degli assi virtuali" (FlexCenter), gli operatori possono ottimizzare il processo di ispezione, risparmiando tempo e assicurando una copertura completa delle aree di interesse senza dover riposizionare l'elemento ispezionato.Il monitor di integrità del sistema fornisce informazioni in tempo reale su vari parametri, consentendo agli utenti di monitorare lo stato di salute del sistema e l'avanzamento delle scansioni e delle ricostruzioni dal proprio ufficio attraverso il software di monitoraggio remoto.In definitiva, la YXLON FF85 CT rappresenta una soluzione di tomografia computerizzata avanzata e affidabile, offrendo risultati di ispezione accurati e efficienti per una vasta gamma di applicazioni industriali.
Dati Tecnici | |
Attributo | Composizione |
Diametro Campione (d x h) | 715 x 1100 [mm] |
Distanza Sorgente-Detettore (FDD) | 730 x 1675 [mm] microfuoco 1045 x 1995 [mm] mimifuoco |
Massimo Peso Campione | 100 [Kg] |
Tubo raggi-X | Y.TU450 mini-Focus FeinFocus® 225 kV micro-focus |
Voxel Size con microfuoco Voxel Size con minifuoco | 1 µm 33 µm |
Modalità Ispezione | Fan-Beam CT / Cone-Beam CT |
Manipolatore | 7 Assi con base e supporto in granito |
CT Modes | Cone beam CT, Helical CT, virtual axis, FoV extension, Volume Crop, QualityScan, QuickScan® |
.
