CABINE E IMPIANTI PER TOMOGRAFIA 3D - CT COMPACT

Controlli Non Distruttivi (CND) > Tomografia ad Alta Potenza > > Schede Yxlon
.

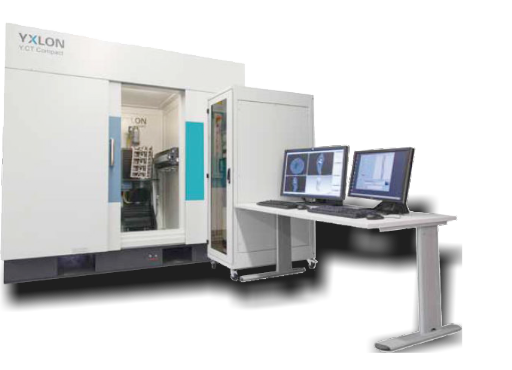

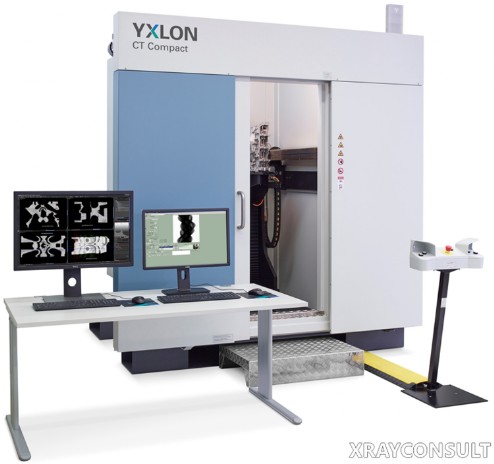

CT COMPACT
.


Sistema Tomografico CT compatto industriale
per ispezione medio / grande dimensioni

"Scopri la differenza di efficienza" - il sistema di Tomografia CT Compact è un sistema di ispezione ad alta efficienza "fan-beam" altamente affidabile per acquisire immagini 3D ad alta risoluzione per le parti di fusione medio-grandi.


Impianto tomografico industriale compatto da 450kV


      • Un solido impianto per un ingresso efficiente nella CT industriale
      • I parametri programmabili rendono il sistema facile da usare
      • Utilizzo eccezionale dello spazio con piccolo ingombro
      • Il test di modalità batch aumenta la produzione
      • Disponibile con LDA o rivelatore piatto


Funzionalità di sistema

Hai bisogno di ispezionare parti di grandi dimensioni ad alta densità? Stai cercando un punto di ingresso efficiente nella CT industriale?  Vivi l'esperienza pratica di CT Compact, con funzioni di risparmio di tempo, come la modalità batch e il controllo della singola fetta (slice) di CT.

La valorizzazione automatica dell'immagine tramite algoritmi software dedicati contribuisce in modo significativo alla qualità dell'immagine del CT Compact. Il sistema è ideale per i componenti di imaging nelle fonderie automobilistiche e aerospaziali quali:

      • Fusioni di metalli pesanti
      • Componenti in alluminio e acciaio
      • Testate cilindri, blocchi motore e alloggiamenti di trasmissione
      • Densi componenti d'arte storica e oggetti archeologici
      • Grandi campioni geologici

In una prova si possono creare proiezioni CT, ognuna con parametri diversi, per diverse aree delle parti di prova. In questo modo si velocizza il processo di test mantenendo la qualità dell'immagine. La nostra funzione di test su più parti copre convenientemente più di un elemento per test eseguito.

YXLON ha sviluppato un array di rilevatori lineari (LDA) che garantisce una qualità dell'immagine omogenea e offre un rapporto senza precedenti tra segnale e rumore.

CT Compact genera un'elevata energia per penetrare efficacemente i componenti del ferro fino a 65 mm di spessore e pezzi in alluminio fino a 250 mm.

Le funzionalità del software come la determinazione del centro e l'algoritmi di correzione dell'immagine eliminano la necessità di un'interazione manuale che richiede del tempo.



Dati Tecnici
Attributo
Composizione
Diametro Campione
600 x 750 [mm]
Massimo Peso Campione
50 [Kg]
Tubo raggi-X
Y.TU 450-D11
Minimo CT Tempo Scansione
<15  [sec] per slice
Voxel Size
sotto i 70 [micro]
Modalità Ispezione
Fan-Beam CT
Manipolatore
2/3 Assi con amplificazione variabile in opzione
Tipo Detettore
Y.LDA Line Detettore / Y.Panel 1620/1621





.
-
