CABINE E IMPIANTI PER TOMOGRAFIA METROLOGICA 3D - COUGAR

Prodotti > Controlli non Distruttivi (CND) > Tomografia ad Alta Potenza > > Schede Yxlon
.

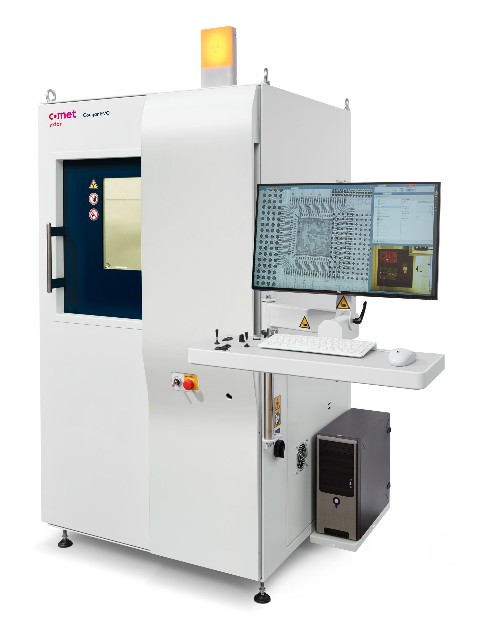

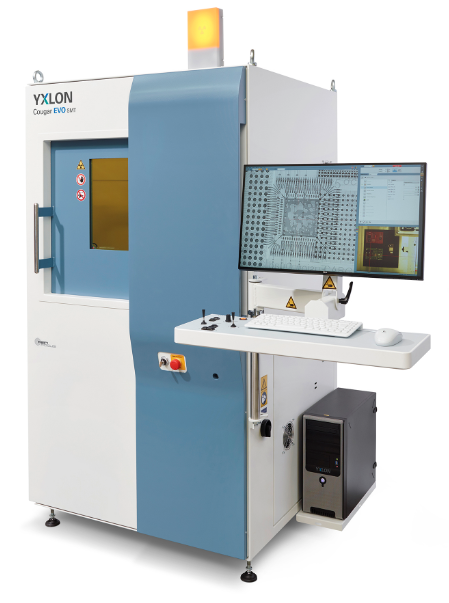

COUGAR
.


Microfocus / Nanofocus Sistema di ispezione a raggi X per le industrie elettroniche

La serie YXLON Cougar EVO è stata progettata per fornire le soluzioni di ispezione "best-in-class" per SMT, semiconduttori e applicazioni di assemblaggio di laboratorio, mantenendo un ingombro ridotto per la massima praticità. Con software e hardware ottimizzati, questi sistemi producono risultati di qualità superiore e più coerenti rispetto ad altri sistemi di ispezione elettronica attualmente sul mercato.




Tomografia industriale controllo componenti di vario genere
    • Design ottimizzato e nuovo monitor ad alta risoluzione
    • Ispezioni a raggi X semplificate, avanzate e affidabili
    • Eccezionale qualità dell'immagine 2D / 3D nel minor tempo possibile
    • Interfaccia FGUI user-friendly
    • Ingombro del sistema minimo per spazio limitato



.

Funzionalità di sistema

  • SMT e PTH assemblaggio
  • PCBs
  • IGBTs

Benefici per SMT
  • Ispezione accurata, veloce e ripetibile, manuale e automatica
  • Ispezione ad alta potenza e alta risoluzione per componenti molto ridotte
  • Filtri di ottimizzazione delle immagini dinamici facili da usare, ad es. eHDR


Software
  • eHDR-Inspect
  • FGUI migliorato e di facile utilizzo
  • Calcolo del vuoto in multi area
  • Ispezione BGA estesa
  • ADR esteso

            Caratteristiche principali del sistema
            Cheetah EVO SMT sfrutta la potenza combinazione di diverse innovazioni della YXLON: la tecnologia dei tubi a raggi-X FeinFocus, la tecnologia High Power Target, un rilevatore a pannello piatto con calibrazione a lunga durata e un manipolatore con cuscinetti ammortizzati. La varietà di tabelle di esempio garantisce che possa generare immagini 2D e 3D con una risoluzione estremamente elevata.


            Oltre all'eccellenza delle immagini, puoi guardare avanti con semplici controlli user-friendly e YXLON FGUI - "FeinFocus Graphical User Interface "- il software, per non parlare dei numerosi vantaggi offerti dalla completa automazione. Le soluzioni con un solo "clic" rendono le ispezioni manuali di semplice utilizzo, mentre l'Easy Teach-In  semplifica la programmazione delle procedure automatizzate che guidano rapidamente l'operatore durante le ispezioni e fornisce risultati ripetibili e affidabili.


            Cheetah EVO "SMT" può essere aggiornato per CT con il modulo microCT opzionale. Ciò consente a CT di garantire la qualità industriale, con analisi 3D approfondite sui componenti da ispezionare tramite sezioni e strati virtuali. Con il suo modulo YXLON QuickScan® facile da usare, offre immagini 3D e sezioni virtuali in un minuto.


            Funzionalità di sistema
            • Ispezione wafer
            • Giunti a circuito integrato 3D
            • Microbumps
            • sensori
            • MEMS e MOEMS
            • TSVs
            Benefici per Semiconduttori
            • Identificazione dei spazi vuoti accurate e ripetibili, incluso lo svuotamento multi area
            • Ottima risoluzione a bassa potenza e bassi kV
            • Procedure veloci, automatizzate e facili
            • Ispezioni "real time" molto veloci (al volo)

            Software
            • eHDR-Inspect
            • FGUI facile da usare
            • Calcolo del vuoto multi area
            • Ispezione BGA estesa
            • ADR esteso

            Caratteristiche principali del sistema
            Cheetah EVO Semi sfrutta la potenza combinata di diverse innovazioni YXLON: la tecnologia dei tubi a raggi-X FeinFocus, la tecnologia High Power Target, un rilevatore Flat Panel a lunga durata calibrato e un manipolatore con cuscinetti ammortizzati. La varietà di tabelle di esempio garantisce che possa generare immagini 2D e 3D con una risoluzione estremamente elevata.

            Oltre all'eccellenza delle immagini, puoi guardare avanti con semplici controlli user-friendly e YXLON FGUI - "FeinFocus Graphical User Interface "- il software, per non parlare dei numerosi vantaggi offerti dalla completa automazione. Le soluzioni con un solo "clic" rendono le ispezioni manuali di semplice utilizzo, mentre l'Easy Teach-In  semplifica la programmazione delle procedure automatizzate che guidano rapidamente l'operatore durante le ispezioni e fornisce risultati ripetibili e affidabili.


            Cheetah EVO "Semi" può essere aggiornato per CT con il modulo microCT opzionale. Ciò consente a CT di garantire la qualità industriale, con analisi 3D approfondite sui componenti da ispezionare tramite sezioni e strati virtuali. Con il suo modulo YXLON QuickScan® facile da usare, offre immagini 3D e sezioni virtuali in un minuto.


            Funzionalità di sistema
            • Batterie
            • Connettori
            • Vari componenti elettronici difficili da vedere
            • Materiale medico
            • Elettronica militare e spaziale

            Benefici per Laboratori
            • Risoluzione di alta qualità per applicazioni di analisi guasti
            • Controllo TC ad alte prestazioni per tutte le applicazioni esigenti
            • Ricostruzioni CT di altissimo livello con VGStudio e Siemens Software

            Software
            • eHDR-Inspect
            • FGUI migliorato e di facile utilizzo
            • Ricostruzione CT VGStudio e Siemens Software

            Caratteristiche principali del sistema

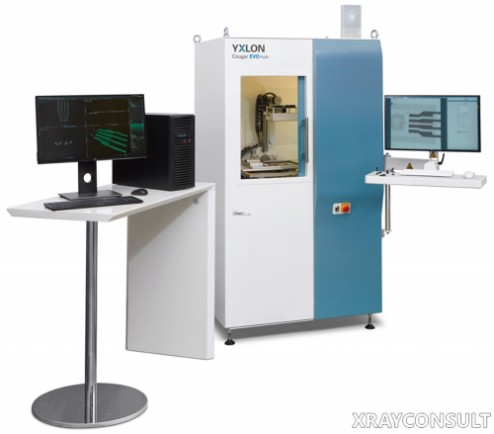

            Il sistema Cougar EVO Plus dalle dimensioni compatte utilizza la potenza combinata di diverse innovazioni YXLON: la tecnologia dei tubi a raggi-X FeinFocus, la tecnologia High Power Target, un rilevatore Flat Panel a lunga durata calibrato e un manipolatore con cuscinetti ammortizzati. La varietà di tabelle di esempio garantisce che possa generare immagini 2D e 3D con una risoluzione estremamente elevata.

            Oltre all'eccellenza delle immagini, puoi guardare avanti con semplici controlli user-friendly e YXLON FGUI - "FeinFocus Graphical User Interface "- il software, per non parlare dei numerosi vantaggi offerti dalla completa automazione. Le soluzioni con un solo "clic" rendono le ispezioni manuali di semplice utilizzo, mentre l'Easy Teach-In  semplifica la programmazione delle procedure automatizzate che guidano rapidamente l'operatore durante le ispezioni e fornisce risultati ripetibili e affidabili.

            Cougar EVO "Plus" può essere aggiornato per CT con il modulo microCT opzionale. Ciò consente a CT di garantire la qualità industriale, con analisi 3D approfondite sui componenti da ispezionare tramite sezioni e strati virtuali. Con il suo modulo YXLON QuickScan® facile da usare, offre immagini 3D e sezioni virtuali in un minuto.



            .

            Dati Tecnici
            Attributo
            Composizione
              Diametro max. Campione - Ispezione max. applicabile
            440 x 550 [mm]  -  310 x 310 [mm]
              Dimensione Impianto - Peso
            1100 x 1050 x 2200 [mm] - 1.450 [kg]
              Massima Potenza del tubo kV  -  Corrente
            64 [W] - 0.01/1,0 [mA]
              Tubo raggi-X - Tensione kV
            FXE 160 micro focus - 25/160 [kV]
              Tempo per Prima Immagine
            ~10 [s]
              µCT Tempo Scansione
            ~60 [s]
              Massima Amplificazione Geometrica
            1,167 X
              Dettaglio visibile
            < 1 µm (SMT-Semi)      < 400 nm (Plus)





            .
            -
