CABINE E IMPIANTI PER TOMOGRAFIA METROLOGICA 3D - CHEETAH EVO

CND - Controlli non Distruttivi > Tomografia ad Alta Potenza > > Schede Yxlon

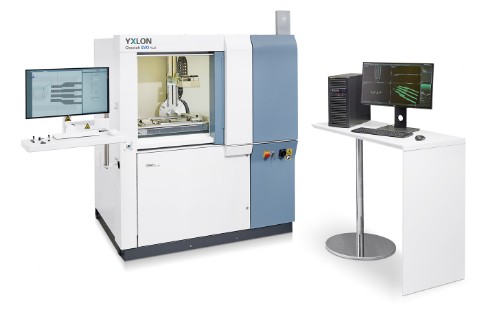

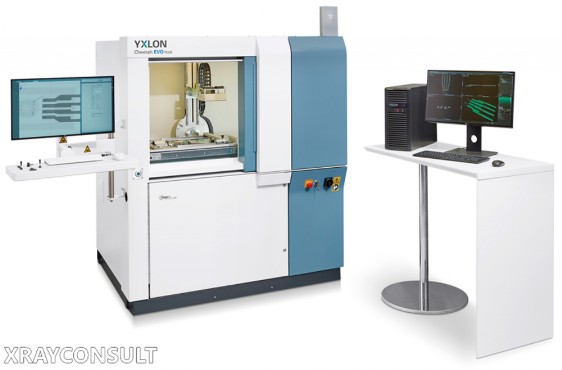

IMPIANTO RX - CHEETAH EVO

Microfocus / Nanofocus sistema di ispezione a raggi X per PCBA e semiconduttori
YXLON Cheetah EVO è un sistema avanzato di ispezione a raggi-X a microfocus e nanofocus che offre prestazioni e efficienza ottimali per i settori del circuito stampato (PCBA), semiconduttori e componenti di piccole dimensioni.
Questo sistema è progettato per ottenere risultati ad alta risoluzione e fornire immagini 2D e 3D di alta qualità.
Con la sua tecnologia di focalizzazione avanzata, il sistema Cheetah EVO consente di visualizzare dettagli microscopici e svolge un ruolo essenziale nell'ispezione delle saldature, dei collegamenti e dei componenti elettronici su schede di circuito stampato (PCB) e circuiti integrati (IC).
Grazie al suo design compatto e alle funzionalità avanzate, il sistema Cheetah EVO offre una grande flessibilità e facilità d'uso.
È in grado di rilevare difetti, come saldature difettose, cortocircuiti, pin mancanti o mal posizionati, e offre un'analisi dettagliata delle caratteristiche interne dei componenti.
L'utilizzo di una combinazione di tubi a raggi-X microfocus e nanofocus consente di adattare le prestazioni del sistema alle specifiche esigenze di ispezione.
Questo sistema è in grado di offrire risultati affidabili e precisi, contribuendo a garantire la qualità dei prodotti e a identificare potenziali difetti o problemi di produzione.
In sintesi, YXLON Cheetah EVO è una soluzione all'avanguardia per l'ispezione di PCB, semiconduttori e componenti di piccole dimensioni, offrendo elevata risoluzione e immagini di alta qualità per garantire la qualità e l'affidabilità dei prodotti nel settore elettronico e dei semiconduttori.


Sistama raggi-x 2D-3D per elettronica
  • Eccezionale qualità dell'immagine 2D / 3D nel più breve tempo possibile.
  • Funzionamento facile da usare per controlli ad alta tecnologia.
  • Soluzioni con un solo clic per manipolazioni avanzate
  • Tecnologia DR più recente.
  • Opzione di aggiornamento della tomografia computerizzata (CT) di qualità industriale.
Radioscopia industriale computerizzato Cheetah / Cougar -Trailer dell'uscita dei sistemi.
Impianto di radioscopia - tomografia 2D/3D
Funzionalità di sistema

          • SMT e PTH assemblaggio.
          • PCBs.
          • IGBTs.

Benefici per SMT
          • Ispezione accurata, veloce e ripetibile, manuale e automatica.
          • Ispezione ad alta potenza e alta risoluzione per componenti molto ridotte.
          • Filtri di ottimizzazione delle immagini dinamici facili da usare, ad es. eHDR.

Software
          • eHDR-Inspect.
          • FGUI migliorato e di facile utilizzo.
          • Calcolo del vuoto in multi area.
          • Ispezione BGA estesa.
          • ADR esteso.

Caratteristiche principali del sistema
Cheetah EVO SMT sfrutta la potenza combinazione di diverse innovazioni della YXLON: la tecnologia dei tubi a raggi-X FeinFocus, la tecnologia High Power Target, un rilevatore a pannello piatto con calibrazione a lunga durata e un manipolatore con cuscinetti ammortizzati.
La varietà di tabelle di esempio garantisce che possa generare immagini 2D e 3D con una risoluzione estremamente elevata.
Oltre all'eccellenza delle immagini, puoi guardare avanti con semplici controlli user-friendly e YXLON FGUI - "FeinFocus Graphical User Interface "- il software, per non parlare dei numerosi vantaggi offerti dalla completa automazione.
Le soluzioni con un solo "clic" rendono le ispezioni manuali di semplice utilizzo, mentre l'Easy Teach-In  semplifica la programmazione delle procedure automatizzate che guidano rapidamente l'operatore durante le ispezioni e fornisce risultati ripetibili e affidabili.
Cheetah EVO "SMT" può essere aggiornato per CT con il modulo microCT opzionale.
Ciò consente a CT di garantire la qualità industriale, con analisi 3D approfondite sui componenti da ispezionare tramite sezioni e strati virtuali.
Con il suo modulo YXLON QuickScan® facile da usare, offre immagini 3D e sezioni virtuali in un minuto.

            Funzionalità di sistema
            • Ispezione wafer
            • Giunti a circuito integrato 3D
            • Microbumps
            • sensori
            • MEMS e MOEMS
            • TSVs
            Benefici per Semiconduttori
            • Identificazione dei spazi vuoti accurate e ripetibili, incluso lo svuotamento multi area
            • Ottima risoluzione a bassa potenza e bassi kV
            • Procedure veloci, automatizzate e facili
            • Ispezioni "real time" molto veloci (al volo)

            Software
            • eHDR-Inspect
            • FGUI facile da usare
            • Calcolo del vuoto multi area
            • Ispezione BGA estesa
            • ADR esteso

            Caratteristiche principali del sistema
            Cheetah EVO Semi sfrutta la potenza combinata di diverse innovazioni YXLON: la tecnologia dei tubi a raggi-X FeinFocus, la tecnologia High Power Target, un rilevatore Flat Panel a lunga durata calibrato e un manipolatore con cuscinetti ammortizzati.
            La varietà di tabelle di esempio garantisce che possa generare immagini 2D e 3D con una risoluzione estremamente elevata.
            Oltre all'eccellenza delle immagini, puoi guardare avanti con semplici controlli user-friendly e YXLON FGUI - "FeinFocus Graphical User Interface "- il software, per non parlare dei numerosi vantaggi offerti dalla completa automazione.
            Le soluzioni con un solo "clic" rendono le ispezioni manuali di semplice utilizzo, mentre l'Easy Teach-In  semplifica la programmazione delle procedure automatizzate che guidano rapidamente l'operatore durante le ispezioni e fornisce risultati ripetibili e affidabili.
            Cheetah EVO "Semi" può essere aggiornato per CT con il modulo microCT opzionale.
            Ciò consente a CT di garantire la qualità industriale, con analisi 3D approfondite sui componenti da ispezionare tramite sezioni e strati virtuali.
            Con il suo modulo YXLON QuickScan® facile da usare, offre immagini 3D e sezioni virtuali in un minuto.

            Funzionalità di sistema
            • Batterie
            • Connettori
            • Vari componenti elettronici difficili da vedere
            • Materiale medico
            • Elettronica militare e spaziale

            Benefici per Laboratori
            • Risoluzione di alta qualità per applicazioni di analisi guasti
            • Controllo TC ad alte prestazioni per tutte le applicazioni esigenti
            • Ricostruzioni CT di altissimo livello con VGStudio e Siemens Software

            Software
            • eHDR-Inspect
            • FGUI migliorato e di facile utilizzo
            • Ricostruzione CT VGStudio e Siemens Software

            Caratteristiche principali del sistema
            Cheetah EVO Plus harnesses the combined power of several YXLON innovations - FeinFocus X-ray tube technology, High Power Target technology, a finely calibrated, long-life flat-panel detector, and a manipulator with cushioned bearings.
            The variety of sample tables ensures that it can generate 2D and 3D images in extremely high resolution.
            Oltre all'eccellenza delle immagini, puoi guardare avanti con semplici controlli user-friendly e YXLON FGUI - "FeinFocus Graphical User Interface "- il software, per non parlare dei numerosi vantaggi offerti dalla completa automazione.
            Le soluzioni con un solo "clic" rendono le ispezioni manuali di semplice utilizzo, mentre l'Easy Teach-In semplifica la programmazione delle procedure automatizzate che guidano rapidamente l'operatore durante le ispezioni e fornisce risultati ripetibili e affidabili.
            Cheetah EVO "Plus" comes standard with CT and a microCT module. This enables CT for industrial quality assurance, with in-depth 3D examination of inspection items via virtual cross sections and layers.
            With its user-friendly YXLON QuickScan® module, it delivers 3D images and virtual slices within a minute.


            Dati Tecnici
            Attributo
            Composizione
              Diametro max. Campione - Ispezione max. applicabile
            800 x 500 [mm]  -  460 x 410 [mm]
              Dimensione Impianto - Peso
            1650 x 1400 x 2050 [mm] - 2.200 [kg]
              Massima Potenza del tubo kV  -  Corrente
            64 [W] - 0.01/1,0 [mA]
              Tubo raggi-X - Tensione kV
            FXE 160 micro focus - 25/160 [kV]
              Tempo per Prima Immagine
            ~10 [s]
              µCT Tempo Scansione
            ~60 [s]
              Massima Amplificazione Geometrica
            2,240 X
              Dettaglio visibile
            < 1 µm (SMT-Semi)      < 300 nm (Plus)


            Radioscopia industriale computerizzato Cheetah / Cougar -Trailer dell'uscita dei sistemi.
            Impianto di radioscopia - tomografia 2D/3D



            .
            -
